H64Y,H64H對焊止回閥
支管兩端為焊結結構,焊結坡口可按標準或用戶要求制作,適用于火電廠、石油化工、冶金等高溫高壓的水、蒸氣、油品、過熱蒸汽的管道上作防止介質回流的裝置。一種是遵循ANSIB16.34和JIS E101標準的引進型;另一種是Jb3595標準的國標型。其遵循的溫度、壓力等級是一致的,在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式,在高溫高壓工況下具有良好的密封性能。
H64Y,H64H對焊止回閥性能:
公稱壓力PN(MPa) |
試驗壓力Ps(MPa) |
工作壓力 |
工作溫度(度) |
適用介質 |
|||
強度 |
密封(液) |
P54 |
P55 |
P57 |
|||
10.0 |
15.0 |
11.0 |
|
|
|
≤425 |
水、蒸氣、油品 |
16.0 |
24.0 |
17.6 |
|
|
|
||
20.0 |
30.0 |
22.0 |
|
|
|
||
25.0 |
37.5 |
27.5 |
|
|
|
||
32.0 |
48.0 |
36.0 |
|
|
|
||
P5410 |
30.0 |
22.0 |
10 |
|
|
≤540 |
蒸汽 |
P5414 |
37.5 |
27.5 |
14 |
|
|
||
P5417 |
48.0 |
36.0 |
17 |
|
|
||
P5510 |
37.5 |
27.5 |
|
10 |
|
≤550 |
|
P5514 |
48.0 |
36.0 |
|
14 |
|
||
P5517 |
53.0 |
39.0 |
|
17 |
|
||
P5710 |
48.0 |
36.0 |
|
|
10 |
≤570 |
|
P5714 |
55.0 |
40.0 |
|
|
14 |
||
P5717 |
60.0 |
44.0 |
|
|
17 |
H64Y,H64H對焊止回閥制造標準:
1.設計制造與驗收按火力發電閥門標準ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531標準規定。
2、結構長度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221標準規定或按用戶要求。
3、壓力-溫度等級按E101、JB/T3595 API598 GB9131 標準規定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25 ANSIB16.25標準規定或按用戶配管尺寸要求。
H64Y,H64H對焊止回閥零部件材料表:
零件材料 |
材料牌號 |
|||
閥體 |
WCB |
WC1 |
WC6 |
WC9 |
閥座 |
25 |
15CrMoA |
12Cr1MoVA |
|
閥瓣 |
WCB |
WC1 |
WC6 |
WC9 |
搖桿 |
WCB |
WC1 |
WC6 |
WC9 |
閥蓋 |
25 |
15CrMoA |
12Cr1MoVA |
|
密封環 |
1Cr17Ni2 |
20CrMo1VA |
||
密封環 |
S軟鋼(增強柔性石墨) |
S軟鋼 |
F軟鋼 |

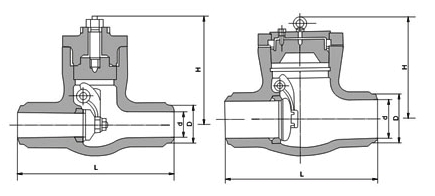

H64Y,H64H對焊止回閥結構:(圖)
H64Y,H64H對焊止回閥外觀尺寸:
公稱通徑PNS(in.) |
主要外形尺寸和連接尺寸 |
||
d |
L |
H |
|
2 1/2 |
56 |
254 |
282 |
3 |
64 |
325 |
300 |
4 |
84 |
406 |
350 |
5 |
100 |
483 |
425 |
6 |
126 |
559 |
400 |
8 |
158 |
711 |
490 |
10 |
200 |
864 |
540 |
12 |
250 |
991 |
650 |
14 |
280 |
1067 |
710 |
H64Y,H64H對焊止回閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
