閘閥 電動閘閥
更新：2022/8/26 11:36:09??????點擊：
- 品牌：???工開閥門
- 型號：???Z945X-10
產品介紹
Z945X-10 型鑄鐵電動暗桿軟密封閘閥
電動、法蘭連接、暗桿楔式剛性單閘板，閥座密封面材料為丁腈橡膠，公稱壓力 PN10，閥體材料為灰鑄鐵的閘閥。
Z945X-10 型鑄鐵電動暗桿軟密封閘閥性能：
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
Z945X-10 |
10 |
1.0 |
≤80 |
水 |
Z945X-10 型鑄鐵電動暗桿軟密封閘閥零部件材料表：
|
型號 |
材料 |
|||
|
閥體、閥蓋 |
閥桿 |
襯膠閘板 |
填料 |
|
|
Z945X-10 |
灰鑄鐵 |
鉻鎳不銹鋼 |
球墨鑄鐵（丁腈橡膠） |
丁腈橡膠 |

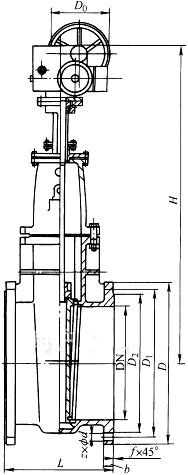

Z945X-10 型鑄鐵電動暗桿軟密封閘閥結構：（圖）
Z945X-10 型鑄鐵電動暗桿軟密封閘閥外觀尺寸：
|
DN |
L |
D |
D0 |
D1 |
b |
f |
z×Φd |
|
50 |
178 |
165 |
125 |
99 |
20 |
3 |
4×Φ19 |
|
65 |
190 |
185 |
145 |
118 |
20 |
3 |
4×Φ19 |
|
80 |
203 |
200 |
160 |
132 |
22 |
3 |
8×Φ19 |
|
100 |
229 |
220 |
180 |
156 |
24 |
3 |
8×Φ19 |
|
125 |
254 |
250 |
210 |
184 |
26 |
3 |
8×Φ19 |
|
150 |
267 |
285 |
240 |
211 |
26 |
3 |
8×Φ23 |
|
200 |
229 |
340 |
295 |
266 |
26 |
3 |
8×Φ23 |
|
250 |
330 |
395 |
350 |
319 |
28 |
3 |
12×Φ23 |
|
300 |
356 |
445 |
400 |
370 |
28 |
4 |
12×Φ23 |
|
350 |
381 |
505 |
460 |
429 |
30 |
4 |
16×Φ23 |
|
400 |
406 |
565 |
515 |
480 |
32 |
4 |
16×Φ28 |
|
450 |
432 |
615 |
565 |
530 |
32 |
4 |
20×Φ28 |
|
500 |
457 |
670 |
620 |
582 |
34 |
4 |
20×Φ28 |
|
600 |
508 |
780 |
725 |
682 |
36 |
5 |
20×Φ31 |
Z945X-10 型鑄鐵電動暗桿軟密封閘閥維護保養(yǎng)：
1、閥門存放環(huán)境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環(huán)境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環(huán)境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
