閘閥 不銹鋼閘閥
更新：2022/8/30 11:14:55??????點擊：
- 品牌：???工開閥門
- 型號：???Z41H、Z41Y、Z41W
產品介紹
Z41H、Z41Y、Z41W 不銹鋼閘閥
手動、法蘭連接形式、明桿楔式剛性單閘板，閥座密封面材料為不銹鋼，公稱壓力 PN16~PN200，閥體材料為不銹鋼的閘閥。
Z41H、Z41Y、Z41W 不銹鋼閘閥特點：
① 符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。 ② 密封副配對先進合理，閘板和閥座的密封面采用不同硬度的硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。 ③ 閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。 ④ 可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
Z41H、Z41Y、Z41W 不銹鋼閘閥性能：
|
型號 |
PN |
工作壓力 / MPa |
適用溫度 / ℃ |
適用介質 |
|
Z41W-16P~25P |
16~25 |
1.6~2.5 |
≤ 150 |
弱腐蝕性介質 |
|
Z41Y-16P~25P |
||||
|
Z41W-16R~25R |
||||
|
Z41Y-16R~25R |
||||
|
Z41W-40P~63P |
40~63 |
4.0~6.3 |
≤ 150 |
弱腐蝕性介質 |
|
Z41Y-40P~63P |
||||
|
Z41W-40R~63R |
||||
|
Z41Y-40R~63R |
||||
|
Z41Y-100P~160P |
100~160 |
10.0~16.0 |
≤ 150 |
弱腐蝕性介質 |
|
Z41Y-100R~160R |
||||
|
Z41H-40P~200P |
40~200 |
4.0~20.0 |
≤ 200 |
硝酸類 |
|
Z41H-40R~200R |
Z41H、Z41Y、Z41W 不銹鋼閘閥零部件材料表：
|
型號 |
材料 |
|||
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
|
Z41W-16P~25P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
本體材料 |
石棉石墨或柔性石墨 |
|
Z41Y-16P~25P |
堆焊硬質合金 |
|||
|
Z41W-16R~25R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
本體材料 |
|
|
Z41Y-16R~25R |
堆焊硬質合金 |
|||
|
Z41W-40P~63P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
本體材料 |
聚四氟乙烯 |
|
Z41Y-40P~63P |
堆焊硬質合金 |
|||
|
Z41W-40R~63R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
本體材料 |
|
|
Z41Y-40R~63R |
堆焊硬質合金 |
|||
|
Z41Y-100P~160P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
堆焊硬質合金 |
聚四氟乙烯 |
|
Z41Y-100R~160R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
||
|
Z41H-40P~200P |
鉻鎳鈦不銹鋼 |
不銹鋼 |
不銹鋼或不銹鋼+硬質合金 |
柔性石墨 |
|
Z41H-40R~200R |
鉻鎳鉬鈦不銹鋼 |
不銹鋼 |
不銹鋼或不銹鋼+硬質合金 |
柔性石墨 |

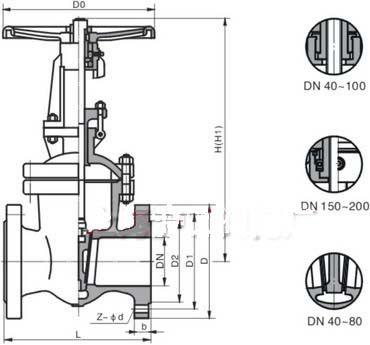

Z41H、Z41Y、Z41W 不銹鋼閘閥結構：（圖）
Z41H、Z41Y、Z41W 不銹鋼閘閥外觀尺寸：
|
DN |
L |
D |
b |
f |
z×?d |
H |
D0 |
重量 / kg |
|
15 |
130 |
95 |
14 |
2 |
4×?14 |
175 |
200 |
4 |
|
20 |
150 |
105 |
14 |
2 |
4×?14 |
180 |
200 |
5 |
|
25 |
160 |
115 |
14 |
2 |
4×?14 |
210 |
200 |
6 |
|
32 |
180 |
135 |
16 |
2 |
4×?18 |
210 |
200 |
7 |
|
40 |
200 |
145 |
16 |
3 |
4×?18 |
350 |
200 |
19 |
|
50 |
250 |
160 |
16 |
3 |
4×?18 |
358 |
240 |
29 |
|
65 |
265 |
180 |
18 |
3 |
4×?18 |
375 |
240 |
33 |
|
80 |
280 |
195 |
20 |
3 |
8×?18 |
433 |
280 |
45 |
|
100 |
300 |
215 |
20 |
3 |
8×?18 |
502 |
320 |
63 |
|
125 |
325 |
245 |
22 |
3 |
8×?18 |
612 |
360 |
108 |
|
150 |
350 |
280 |
24 |
3 |
8×?23 |
676 |
360 |
134 |
|
200 |
400 |
335 |
26 |
3 |
12×?23 |
820 |
400 |
192 |
|
250 |
450 |
405 |
30 |
3 |
12×?25 |
969 |
450 |
273 |
|
300 |
500 |
460 |
30 |
4 |
12×?25 |
1142 |
560 |
379 |
|
350 |
550 |
520 |
34 |
4 |
16×?25 |
1280 |
640 |
590 |
|
400 |
600 |
580 |
36 |
4 |
16×?30 |
1452 |
640 |
850 |
|
450 |
650 |
640 |
40 |
4 |
20×?30 |
1541 |
720 |
907 |
|
500 |
700 |
705 |
44 |
4 |
20×?34 |
1676 |
720 |
958 |
|
600 |
800 |
840 |
48 |
5 |
20×?41 |
1874 |
800 |
1112 |
Z41H、Z41Y、Z41W 不銹鋼閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
