Z940H美標電動閘閥
適用于ANSI Class150~2500、PN20~42、JIS10~20K,工作溫度 -29~425℃(碳鋼)及 -40~500℃(不銹鋼)的名種管路上,用于截斷或接通管路中的介質。通過選用不同的材質,可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
Z940H美標電動閘閥特點:
1產品設計制造符合國外先進標準要求,密封可靠,性能優良。
2結構設計緊湊合理,造型美觀。
3采用楔式彈性閘板結構,中大口徑設置滾動軸承,啟閉輕松。
4閥體材料品種齊全,填料、墊片根據實際工況或用戶要求合理選配,可適用于各種壓力、溫度及介質工況。
5采用國內外多種配管法蘭標準及法蘭密封面型式,滿足各種工程需要及用戶要求。
Z940H美標電動閘閥性能:
公稱壓力(Lb) |
強度試驗 |
水密封試驗 |
氣密封試驗 |
|||
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
150 |
3.1 |
450 |
2.2 |
315 |
0.6 |
60 |
300 |
7.8 |
1125 |
5.6 |
815 |
0.6 |
60 |
600 |
15.3 |
2225 |
11.2 |
1630 |
0.6 |
60 |
Z940H美標電動閘閥制造標準:
設計與制造:API 600
法蘭尺寸:ANSI B16.5
結構長度:ANSI B16.10
壓力~溫度:ANSI B16.34
檢驗與試驗:API 598

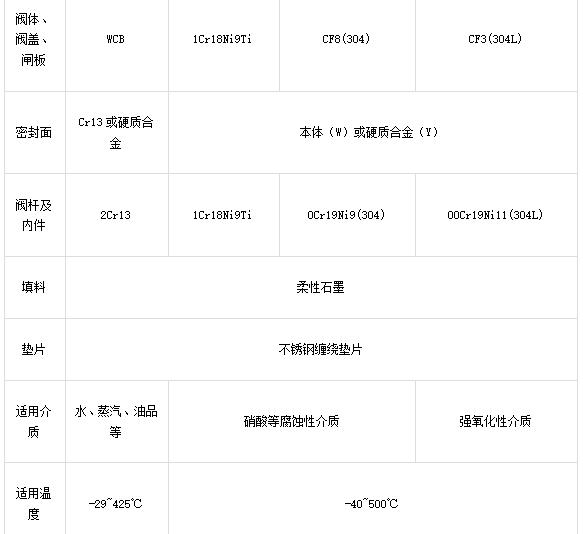

Z940H美標電動閘閥零部件材料表:

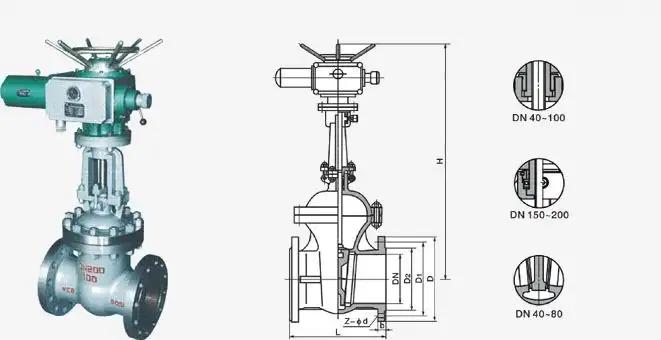

Z940H美標電動閘閥結構:(圖)
Z940H美標電動閘閥外觀尺寸:
公稱通徑 |
主要外形尺寸和連接尺寸 |
|||||||
L |
D |
D1 |
D2 |
b |
Z-d |
H |
D0 |
|
150LB |
||||||||
50 |
178 |
150 |
120.5 |
92 |
16 |
4-Φ19 |
323 |
200 |
65 |
190 |
180 |
139.5 |
105 |
18 |
4-Φ19 |
347 |
250 |
80 |
203 |
190 |
152.5 |
127 |
19 |
4-Φ19 |
383 |
250 |
100 |
229 |
230 |
190.5 |
157 |
24 |
8-Φ19 |
457 |
300 |
125 |
254 |
255 |
216 |
185.7 |
24 |
8-Φ22 |
632 |
300 |
150 |
267 |
280 |
241.5 |
216 |
26 |
8-Φ22 |
635 |
350 |
200 |
292 |
345 |
298.5 |
270 |
29 |
8-Φ22 |
762 |
350 |
250 |
330 |
405 |
362 |
324 |
31 |
12-Φ25 |
895 |
400 |
300 |
356 |
485 |
432 |
381 |
32 |
12-Φ25 |
1080 |
500 |
350 |
381 |
535 |
476 |
413 |
35 |
12-Φ29 |
1295 |
600 |
400 |
406 |
595 |
540 |
470 |
37 |
16-Φ29 |
1435 |
600 |
300LB |
||||||||
50 |
216 |
165 |
127 |
92 |
22 |
8-19 |
330 |
250 |
65 |
241 |
190 |
149 |
105 |
25 |
8-22 |
368 |
250 |
80 |
283 |
210 |
168.5 |
127 |
29 |
8-22 |
394 |
300 |
100 |
305 |
255 |
200 |
157 |
32 |
8-22 |
473 |
300 |
125 |
381 |
280 |
235 |
186 |
35 |
8-22 |
660 |
350 |
150 |
403 |
320 |
270 |
216 |
37 |
12-22 |
711 |
350 |
200 |
419 |
380 |
330 |
270 |
41 |
12-25 |
813 |
400 |
250 |
457 |
445 |
387.5 |
324 |
48 |
16-29 |
1003 |
500 |
300 |
502 |
520 |
451 |
381 |
51 |
16-32 |
1137 |
600 |
350 |
762 |
585 |
514.5 |
413 |
54 |
20-32 |
1489 |
600 |
400 |
838 |
650 |
571.5 |
470 |
57 |
20-32 |
1581 |
650 |
Z940H美標電動閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
