ZYHD氣動活塞調節蝶閥
是一種旋轉型對夾式氣動調節閥,具有體積小、重量輕、額定流量系數大等優點,特別適合于大口徑、大流量、濃濁漿液或鍋爐窯煙道氣控制。氣動薄膜、活塞調節蝶閥有標準型、高溫型及密封型三種。上海一環流體控制設備有限公司制造的氣動薄膜調節蝶閥和氣動活塞調節蝶閥公稱壓力等級有0.1、0.25、0.6、1.0、1.6、2.5MPa,口徑由50mm至1000mm,泄漏量等級有Ⅱ級和VI級,流量特性為近似等百分比。

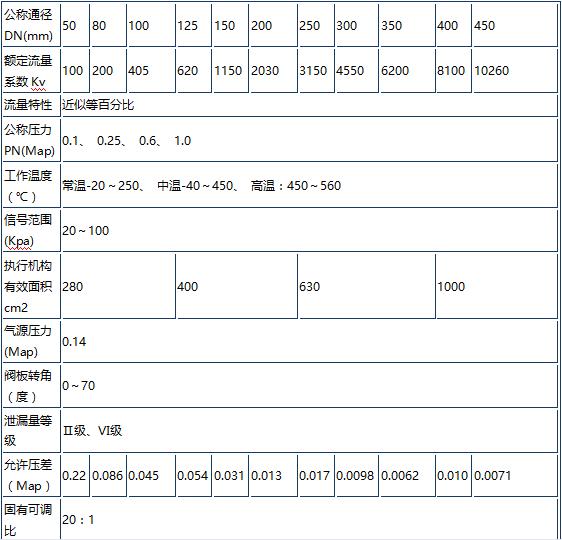

ZYHD氣動活塞調節蝶閥技術參數:
ZYHD氣動活塞調節蝶閥零部件材料表:
閥體:WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
閥板:碳鋼、1Cr18Ni12Mo2Ti
長軸:1Cr18Ni9Ti
閥座:碳鋼、不銹鋼內襯合成橡膠或增強聚四氟乙烯
內軸承:青銅、不銹鋼堆焊司鈦合金
填料:聚四氟乙烯、柔性石墨
閥蓋:碳鋼
ZYHD氣動活塞調節蝶閥結構:(圖)

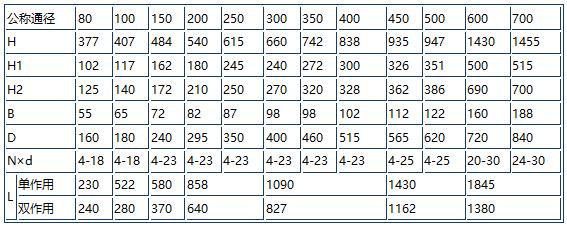

ZYHD氣動活塞調節蝶閥外觀尺寸:
ZYHD氣動活塞調節蝶閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
