防污隔斷閥
更新：2022/7/4 15:57:30??????點擊：
- 品牌：???工開閥門
- 型號：???HS41X
產品介紹
生產的HS41X防污隔斷閥是一種安裝在各類管路系統中用于嚴格阻止介質倒流，保護其后的介質或設備不受污染的止逆類閥門。由兩個串聯的止回閥和過渡部分組成，密封嚴密，介質無一點回流,使用壽命長。
|
產品名稱： |
防污隔斷閥 |
產品型號： |
HS41X |
|
公稱通徑： |
DN50～DN400 |
結構形式： |
隔膜式 |
|
工作壓力： |
1.0MPa～1.6MPa～2.5MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-0oC～+80oC |
功能作用： |
防污防止介質倒流 |
|
閥體材質： |
鑄鐵、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、污水、海水 |
生產廠家： |
上海高壓閥門廠 |
產品說明
HS41X防污隔斷閥是一種安裝在各類管路系統中用于嚴格阻止介質倒流，保護其后的介質或設備不受污染的止逆類閥門。由兩個串聯的止回閥和過渡部分組成，密封嚴密，確保介質無一點回流，安全可靠，使用壽命長。
正常供水時工作原理
A、清潔市政生活水從 級止回閥經過排水器到第二級止回閥出口向用戶供水， 級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔，而隔膜下腔與 級止回閥出口(第二級止回閥進口)相通，由于其存在一定的壓差，推動閥瓣下移，排水器關閉，防止隔斷閥正常供水；
B、當閥后管路無用戶，水靜止。如進口壓力保持不變，其前后存在壓差，排水器仍呈關閉狀態。
C、如進口壓力下降，共前后壓差下降到一定值時，彈簧推動閥瓣向上，排水器又開啟泄壓，泄壓到與進口壓力恢復一定壓差時，排水器又關閉。
密封失靈時工作原理
A、防污隔斷閥之后管網壓力升高，超過閥前進口壓力時，如第二止回閥密封完好無漏，高壓水不會倒流，排水器隔膜上下保持原來壓差，排水器關閉，不泄壓。當?shù)诙?jí)止回閥密封破壞產生泄漏，第二級止回閥之前壓力升高，造成排水器個膜上下壓力并減小，排水器打開，排水泄壓，此時，如 級止回閥同時密封被破壞，有于第二級止回閥倒流回的高壓水已泄壓減壓，故不會倒流地一級止會閥。
B、如供水過程中供水壓力不斷下降，則排水器隔膜上部壓力下降，安全排水器控制彈簧推動閥芯打開排水器排水。當進口壓力下降至零或負壓時，排水器完全打開，水排出，空氣從排水器進真空腔，從而防止產生虹吸倒流現象。
普通型與安全型
HS41X-16普通型防污隔斷閥為多重止回密封串聯而成，當其中有一只密封破壞時，另二只還起密封作用，防止回流。但三只止回密封同時破壞后，就失去了止回作用。
HS41X-16-A 安全型防污隔斷閥在普通型基礎上中間加排水器，這樣即使二只止回閥密封同時破壞，其他也能起到防止回流污染的作用。
技術參數
|
公稱壓力 |
公稱通徑 |
適用介質 |
適用溫度 |
法蘭標準 |
試驗標準 |
|
1.0～2.5MPa |
50～600mm |
水 |
0～80℃ |
GB/T 17241.6GB/T 9113 |
GB/T 13927API598 |

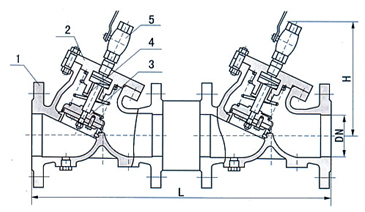

主要部件材料
|
序號 |
零部件名稱 |
材質 |
|
1 |
閥體 |
鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 |
|
2 |
閥蓋 |
鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 |
|
3 |
閥盤 |
球墨鑄鐵 |
|
4 |
彈簧 |
不銹鋼、鉻釩鋼 |
|
5 |
防污閥 |
黃銅 |

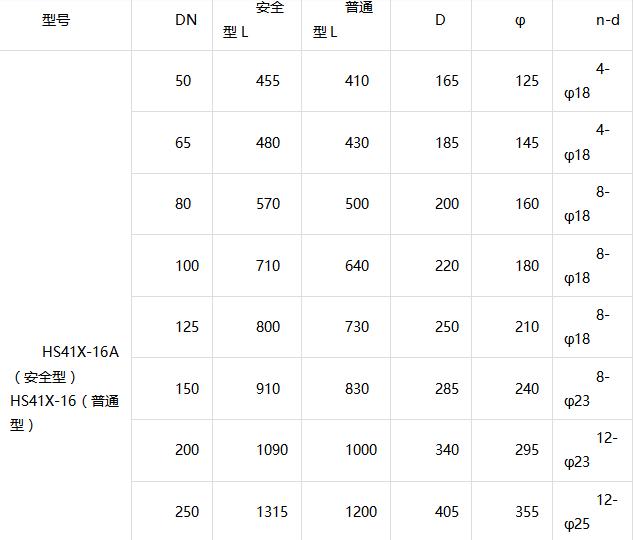

主要外形尺寸

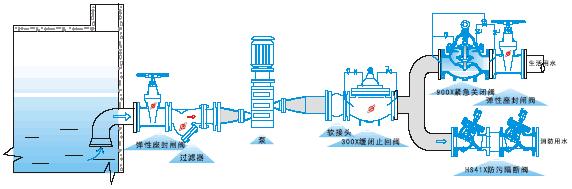

安裝示意圖
