JJM1壓力表截止閥
密封性良好,一般用于較小流量,適用于較高壓力的氣體或液體(如蒸汽、油品)介質的密封。使用壽命長,即使密封面損壞后,也只需要更換易損零件,即可繼續使用。廣泛用于石油、化工、電廠、冶金等行業。
JJM1壓力表截止閥性能:
型號 |
公稱壓力(MPa) |
試驗壓力(MPa) |
工作壓力(MPa) |
工作溫度(℃) |
適用介質 |
||
殼體 (MPa) |
密封 (液) |
密封 |
|||||
JJM8-160P |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤540℃ |
液化石油氣水、酸、蒸汽、油品等 |
C≤425℃ |
JJM1壓力表截止閥零部件材料表:
零件名稱 |
閥體、閥蓋、螺栓 |
閥桿、閥瓣、密封圈 |
填料 |
墊片 |
手輪 |
JJM8 |
鉻鎳不銹鋼 |
不銹鋼 |
聚四氟乙稀、柔性石墨 |
橡膠石棉板 |
優質碳鋼 |

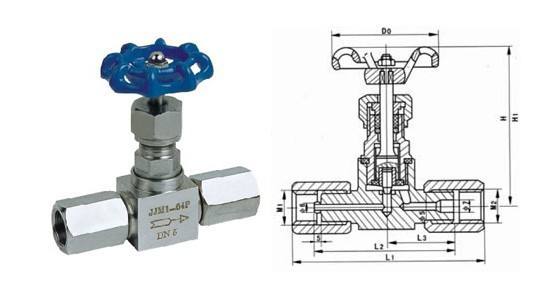

JJM1壓力表截止閥結構:(圖)
JJM1壓力表截止閥外觀尺寸:
型號 |
公稱直徑 |
尺寸 |
重量 (Kg) |
|||||||
L1 |
Do |
L2 |
H |
H1 |
L3 |
M1 |
M2 |
|||
JJM1-160 |
|
116 |
65 |
85 |
98 |
105 |
40 |
M20×1.5左 |
M20×1.5 |
1.0 |
G1/2′右 |
JJM1壓力表截止閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
