Z41X-10、Z41X-16Q 型明桿軟密封閘閥
手動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為丁晴橡膠,公稱壓力 PN10,閥體材料為鑄鐵(Z41X-10)、球墨鑄鐵(Z41X-16Q)的軟密封閘閥。
Z41X-10、Z41X-16Q 型明桿軟密封閘閥性能:
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
Z41X-10 |
10 |
1.0 |
≤80 |
水 |
Z41X-16Q |
16 |
1.6 |
≤80 |
水 |
Z41X-10、Z41X-16Q 型明桿軟密封閘閥零部件材料表:
型號 |
材料 |
|||
閥體、閥蓋 |
閥桿 |
襯膠閘板 |
填料 |
|
Z41X-10 |
灰鑄鐵 |
鉻鎳不銹鋼 |
球墨鑄鐵(丁晴橡膠) |
丁晴橡膠 |
Z41X-16Q |
球墨鑄鐵 |
鉻鎳不銹鋼 |
球墨鑄鐵(丁晴橡膠) |
丁晴橡膠 |

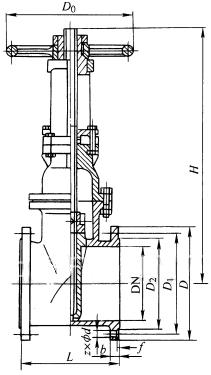

Z41X-10、Z41X-16Q 型明桿軟密封閘閥結構:(圖)
Z41X-10、Z41X-16Q 型明桿軟密封閘閥外觀尺寸:
DN |
L |
D |
D0 |
D1 |
b |
f |
z×Φd |
50 |
178 |
165 |
125 |
99 |
20 |
3 |
4×Φ19 |
65 |
190 |
185 |
145 |
118 |
20 |
3 |
4×Φ19 |
80 |
203 |
200 |
160 |
132 |
22 |
3 |
8×Φ19 |
100 |
229 |
220 |
160 |
132 |
22 |
3 |
8×Φ19 |
125 |
254 |
250 |
210 |
184 |
26 |
3 |
8×Φ19 |
150 |
267 |
285 |
240 |
211 |
26 |
3 |
8×Φ23 |
200 |
229 |
340 |
295 |
266 |
26 |
3 |
8×Φ23 |
250 |
330 |
395 |
350 |
319 |
28 |
4 |
12×Φ23 |
300 |
356 |
445 |
400 |
370 |
28 |
4 |
12×Φ23 |
350 |
381 |
505 |
460 |
429 |
30 |
4 |
16×Φ23 |
400 |
406 |
565 |
515 |
480 |
32 |
4 |
16×Φ28 |
450 |
432 |
615 |
565 |
530 |
32 |
4 |
20×Φ28 |
500 |
457 |
670 |
620 |
582 |
34 |
4 |
20×Φ28 |
600 |
508 |
780 |
725 |
682 |
36 |
5 |
20×Φ31 |
Z41X-10、Z41X-16Q 型明桿軟密封閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
