Q11F-16-64P不銹鋼三片式絲口球閥
不銹鋼三片式球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中、化工產品、醫藥和食品生產種、水電、 火電和核電的電力生產系統中、城市 和工業企業的給排水、供熱、和供氣系統中、農田的排灌系統中、治金生產 系統中得以廣泛的應用,是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流,使介質按照三片式內螺紋球閥及對焊連接球閥適用于PN1.0 ~4.0MPa,工作溫度-29~ 180°C(密封圈為增強聚四氟乙烯)或-29 ~ 300°C(密封圈為對位聚苯)的各種管路上,用于截斷或接通管路中的介質。選用不同的材質: 可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。預定的程序輸送到各個指定點。
Q11F-16-64P不銹鋼三片式絲口球閥特點:
1、在各種閥門中,球閥的流動阻力小,全徑球閥打開時,球體通道、閥體通道和連接管相等并成一直徑,介質幾乎可以毫無損失的流過。該閥方向可任意選擇,具有雙向作用。
2、操作方便,開關迅速,球閥旋轉90°即可全關全開,啟閉迅速,氣動,電動可任意調動。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕、節能效果好,便于管道安裝。
3、本公司生產閥門管件連接方式有:內螺紋、法蘭、對焊、插焊、快裝等!其安裝有,水平管道,垂直管道均可安裝等。
4、根據需要,球閥可設計成防靜電結構,在球體與閥桿、閥桿與閥體之間設置導電彈簧避免靜電打火點燃易燃物質,確保系統安全。
5、防滲漏效果極佳,具開關壽命可高出其他設備5-10倍。
Q11F-16-64P不銹鋼三片式絲口球閥制造標準:
設計制造:按ansi b16.34 檢驗測試:按api598
結構長度:按din3202-m3
工作壓力:1/4"-2"1000psi(7mpa) 2 1/2"-4"800psi(5.6mpa)
溫度范圍:mf-40~232℃ -40~500℉
mp-40~300℃ -40~572℉
適用介質:(c)水、油品、氣硝酸類 (r) 醋酸類
螺紋標準:bsp、bspt、npt、din259/2999、iso7/1-1982、iso228/1-1982、rp、rc產品規格:1/4"~4"
材料標準 (c) astm a216-wcb、din1.619(p) (r)astm a351-cf8(304)、din1.4308;astm a351-cf8m(316)、din 1.4408

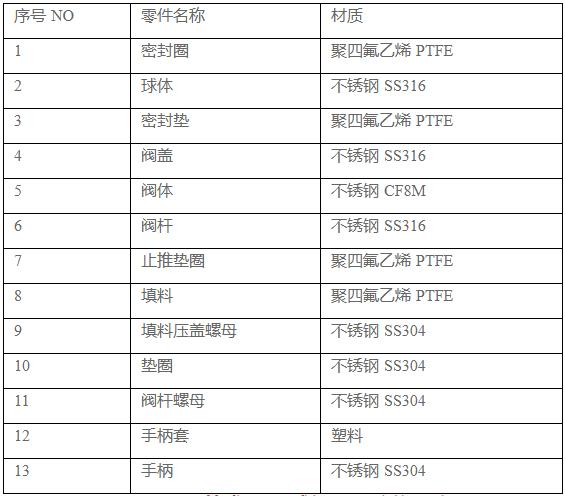

Q11F-16-64P不銹鋼三片式絲口球閥零部件材料表:

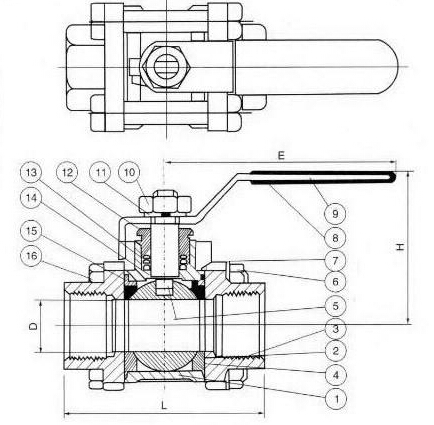

Q11F-16-64P不銹鋼三片式絲口球閥結構:(圖)

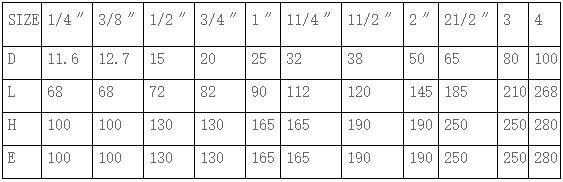

Q11F-16-64P不銹鋼三片式絲口球閥外觀尺寸:
Q11F-16-64P不銹鋼三片式絲口球閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
