ZDLPF電動襯氟調節閥
由3810L型(或PSL系列)直行程電子式電動執行機構和精小型單座襯氟閥組成,內含飼服功能,接受統一的4-20mA或1-5V·DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。該電動襯氟調節閥與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝,襯有能耐腐蝕、耐老化的聚全氟乙丙烯(F46),又采用聚四氟乙烯波紋管密封。廣泛適用于對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。
ZDLPF電動襯氟調節閥特點:
1、耐腐蝕:幾乎能耐所有的介質(包括濃硝酸和王水)的腐蝕。
2、密封性能好:采用波紋管和填料雙重密封,確保無外滲漏。
3、泄漏量?。河捎陂y芯、閥座采用軟密封,故泄漏量低。
4、配用HA執行機構,輸出力大、結構緊湊。
ZDLPF電動襯氟調節閥性能:
型 式 |
直通單座球型閥 |
公稱通徑 |
G3/4"、20、25、32、40、50、65、80、100、150mm |
公稱壓力 |
PN1.6MPa |
法蘭標準 |
RF |
材 料 |
ZG230-450 襯F46 |
工作溫度 |
-40~+180℃ |
壓蓋型式 |
螺栓壓緊式 |
填 料 |
V型聚四氟乙烯填料 |
ZDLPF電動襯氟調節閥零部件材料表:
閥芯型式 |
單座柱塞型閥芯 |
流量特性 |
等百分比特性和線性特性 |
閥芯材料 |
2Cr13 襯F46 |
閥座材料 |
2Cr13 襯F46 |
波紋管材料 |
聚四氟乙烯 |

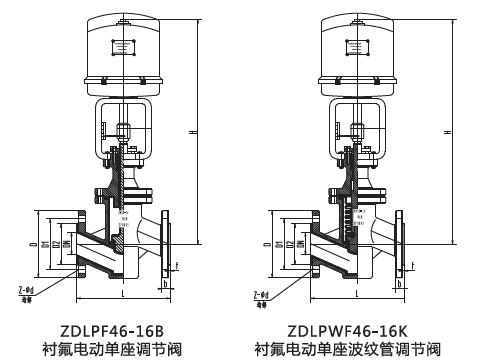

ZDLPF電動襯氟調節閥結構:(圖)

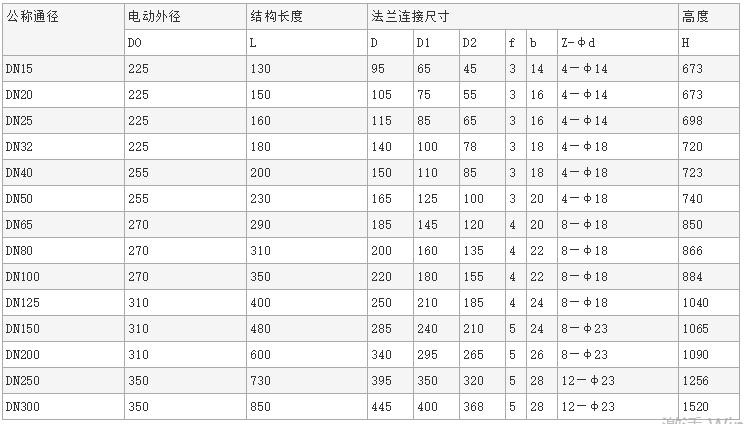

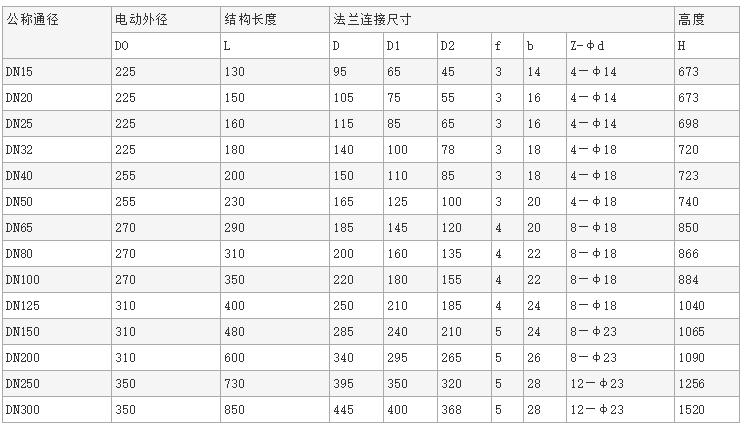

ZDLPF電動襯氟調節閥外觀尺寸:
PN10
PN16
ZDLPF電動襯氟調節閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
