Z43F、KZ43F 型 PN10~PN160 法蘭連接單閘板平板閘閥
手動、法蘭連接、明桿平行式剛性單閘板,閥座密封面材料為鉻不銹鋼+聚四氟乙烯,公稱壓力 PN16~PN160,閥體材料為碳素鋼(Z43F-10C~160)、抗硫化處理碳素鋼(KZ43F-10C~160)的帶導流孔的平板閘閥。
Z43F、KZ43F 型 PN10~PN160 法蘭連接單閘板平板閘閥性能:
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
Z43F-10C~160 |
10~160 |
1.0~16.0 |
≤121 |
水、油品、蒸汽 |
KZ43F-10C~160 |
含硫天然氣 |
Z43F、KZ43F 型 PN10~PN160 法蘭連接單閘板平板閘閥零部件材料表:
型號 |
材料 |
|||
閥體 |
閥桿 |
密封面 |
填料 |
|
Z43F-10C~160 |
碳素鋼 |
鉻不銹鋼 |
鉻不銹鋼+聚四氟乙烯 |
柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡膠圈 |
KZ43F-10C~160 |
碳素鋼(抗硫化處理) |
抗硫化不銹鋼 |
鉻不銹鋼+聚四氟乙烯 |
柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡膠圈 |

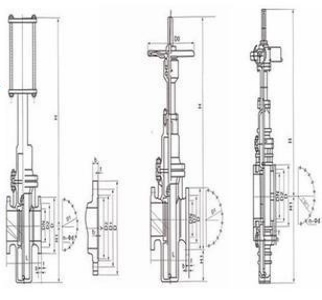

Z43F、KZ43F 型 PN10~PN160 法蘭連接單閘板平板閘閥結構:(圖)
Z43F、KZ43F 型 PN10~PN160 法蘭連接單閘板平板閘閥外觀尺寸:
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
50 |
178 |
160 |
125 |
100 |
20 |
4×Φ18 |
450 |
130 |
250 |
25 |
65 |
190 |
180 |
145 |
120 |
20 |
4×Φ18 |
550 |
160 |
300 |
44 |
80 |
203 |
195 |
160 |
135 |
22 |
4×Φ18 |
610 |
180 |
300 |
49 |
100 |
229 |
215 |
180 |
155 |
22 |
8×Φ18 |
700 |
214 |
300 |
57 |
125 |
254 |
245 |
210 |
185 |
24 |
8×Φ18 |
798 |
257 |
350 |
104 |
150 |
267 |
280 |
240 |
210 |
24 |
8×Φ23 |
895 |
300 |
350 |
115 |
200 |
292 |
335 |
295 |
265 |
26 |
8×Φ23 |
1130 |
388 |
350 |
154 |
250 |
330 |
390 |
350 |
320 |
28 |
12×Φ23 |
1290 |
475 |
400 |
264 |
300 |
356 |
440 |
400 |
368 |
28 |
12×Φ23 |
1480 |
547 |
450 |
330 |
350 |
381 |
500 |
460 |
428 |
30 |
16×Φ23 |
1600 |
625 |
450 |
506 |
400 |
406 |
565 |
515 |
482 |
32 |
16×Φ25 |
1850 |
712 |
500 |
616 |
450 |
432 |
615 |
565 |
532 |
32 |
20×Φ25 |
2080 |
785 |
500 |
858 |
500 |
457 |
670 |
620 |
585 |
34 |
20×Φ25 |
2300 |
880 |
600 |
1155 |
600 |
508 |
780 |
725 |
685 |
36 |
20×Φ30 |
2680 |
1045 |
800 |
1848 |
700 |
610 |
895 |
840 |
800 |
40 |
24×Φ30 |
3080 |
1190 |
800 |
2475 |
800 |
660 |
1010 |
950 |
905 |
44 |
24×Φ34 |
3491 |
1360 |
1000 |
3498 |
900 |
711 |
1110 |
1050 |
1005 |
46 |
28×Φ34 |
3897 |
1510 |
1000 |
4686 |
1000 |
811 |
1220 |
1180 |
1115 |
50 |
28×Φ34 |
4317 |
1715 |
1200 |
6094 |
Z43F、KZ43F 型 PN10~PN160 法蘭連接單閘板平板閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
