H44F46襯氟旋啟式止回閥
適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑,F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。其主要作用是防止介質倒流。
H44F46襯氟旋啟式止回閥制造標準:
設計制造標準:GB/T 12236
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113、HG20592-97
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008
H44F46襯氟旋啟式止回閥零部件材料表:
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹鋼 |
超低碳不銹鋼 |
||
Z |
C |
P |
R |
PL |
RL |
||
1 |
閥體、閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
2 |
襯里層/閥蓋 |
襯硬橡膠(NR)FEP(F46)PCTFE(F3)PFA(可溶性聚四氟乙烯) |
|||||
3 |
軸、閥瓣(板) |
1 Cr13/35WCB 1Cr18Ni9/CF8 00Cr17Ni14Mo2/CF3M |
|||||
4 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
5 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |

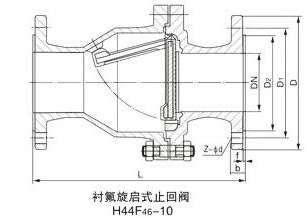

H44F46襯氟旋啟式止回閥結構:(圖)
H44F46襯氟旋啟式止回閥外觀尺寸:
公稱通徑 |
標準值 |
參考值 |
|||||||
DN(mm) |
NPS(inch) |
L |
D |
f |
b |
Z-Φd |
B |
H |
W(kg) |
15 |
1/2 |
130 |
80 |
2 |
12 |
4-Φ12 |
105 |
55 |
4 |
20 |
3/4 |
150 |
90 |
2 |
14 |
4-Φ12 |
115 |
58 |
5 |
25 |
1 |
160 |
100 |
2 |
14 |
4-Φ12 |
128 |
60 |
6 |
32 |
1 1/4 |
180 |
120 |
2 |
16 |
4-Φ14 |
145 |
75 |
7 |
40 |
1 1/2 |
200 |
130 |
3 |
16 |
4-Φ14 |
160 |
82 |
8 |
50 |
2 |
230 |
140 |
3 |
16 |
4-Φ14 |
178 |
95 |
10 |
65 |
2 1/2 |
290 |
160 |
3 |
16 |
4-Φ14 |
205 |
105 |
20 |
80 |
3 |
310 |
185 |
3 |
18 |
4-Φ18 |
230 |
120 |
25 |
100 |
4 |
350 |
205 |
3 |
18 |
4-Φ18 |
255 |
135 |
30 |
125 |
5 |
400 |
235 |
3 |
20 |
8-Φ18 |
305 |
158 |
50 |
150 |
6 |
480 |
260 |
3 |
20 |
8-Φ18 |
345 |
180 |
65 |
200 |
8 |
495 |
315 |
3 |
22 |
8-Φ18 |
415 |
215 |
137 |
250 |
10 |
622 |
370 |
3 |
24 |
12-Φ18 |
490 |
240 |
150 |
300 |
12 |
698 |
435 |
4 |
24 |
12-Φ23 |
540 |
265 |
185 |
350 |
14 |
787 |
485 |
4 |
26 |
12-Φ23 |
585 |
300 |
215 |
400 |
16 |
914 |
535 |
4 |
28 |
16-Φ23 |
625 |
360 |
244 |
450 |
18 |
978 |
590 |
4 |
28 |
16-Φ23 |
680 |
385 |
276 |
500 |
20 |
978 |
640 |
4 |
30 |
16-Φ23 |
740 |
415 |
315 |
H44F46襯氟旋啟式止回閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
