ZZVYP型自力式帶指揮器減壓閥
是一種無需外來能源,而只依靠被調介質自身的壓力變化達到自動調節和穩定閥后壓力為恒定值的一種節能型壓力調節閥。此產品無需帶冷凝器也可用于高溫(200℃)水蒸汽場合。
ZZVYP型自力式帶指揮器減壓閥特點:
自力式帶指揮器壓力減壓閥的壓力設定在指揮器上實現,因而方便、快捷、省時省力可運行狀態下連續設定;控制精度高,可比一般ZZY型直接操作自力式壓力調節閥高一倍,適合于控制精度要求高的場合;檢測、執行元件由耐高溫材料制作。
ZZVYP型自力式帶指揮器減壓閥性能:
公稱通徑DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
||
閥座直徑D(mm) |
6 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
額定流量系數Kv |
0.32 |
4 |
5 |
8 |
12.5 |
20 |
32 |
50 |
80 |
125 |
160 |
320 |
壓力調節范圍Kpa |
0.5-100范圍內選取 |
|||||||||||
公稱壓力PN(Mpa) |
1.0-1.6 |
|||||||||||
介質溫度(℃) |
-40-80 |
|||||||||||
流量特性 |
快開 |
|||||||||||
調節誤差(%) |
≦5 |
|||||||||||
允許壓差(Mpa) |
1.6 |
1.6 |
1.1 |
.0.4 |
0.6 |
|||||||
執行機構薄膜有效面積(cm2) |
200 |
280 |
400 |
|||||||||
允許泄漏量 |
硬閥芯:IV級(10-4×Kv)軟閥芯:VI(GB/T4123-92)級幾乎無泄漏 |
ZZVYP型自力式帶指揮器減壓閥零部件材料表:
零件名稱 |
零件材料 |
閥體 |
ZG230-450、ZG0Cr18Ni9、ZG0Cr18Ni12Mo2 |
閥芯 |
1Cr118Ni9、0Cr118Ni12Mo2、PTFE |
閥座 |
1Cr118Ni9、0Cr118Ni12Mo2 |
閥桿 |
1Cr118Ni9、0Cr118Ni12Mo2 |
橡膠膜片 |
丁腈橡膠夾增強滌綸織物 |
膜蓋 |
Q235、Q235涂PTFE |
O型圈 |
耐油橡膠,聚四氟乙烯 |

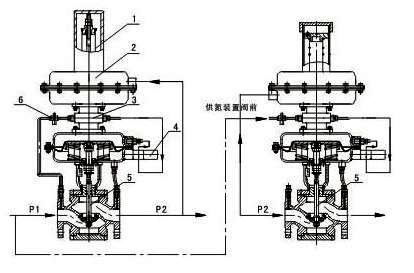

ZZVYP型自力式帶指揮器減壓閥:(圖)
ZZVYP型自力式帶指揮器減壓閥外觀尺寸:
DN |
L |
S |
H1 |
H2 |
20 |
150 |
308 |
390 |
715 |
25 |
160 |
308 |
390 |
715 |
32 |
180 |
308 |
390 |
715 |
40 |
200 |
394 |
435 |
755 |
50 |
230 |
394 |
435 |
755 |
65 |
290 |
394 |
435 |
795 |
80 |
310 |
394 |
435 |
795 |
100 |
300 |
394 |
435 |
825 |
150 |
480 |
498 |
565 |
1105 |
ZZVYP型自力式帶指揮器減壓閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
