UJ41H/W柱塞截止閥
由于密封圈采用新型非金屬材料制成,具有經受長期高溫、高壓而不喪失彈性的性能,而且柱塞與密封圈之間的接觸面積大,再者,密封圈系混合材料性能好,因此,密封可靠,經久耐用。主要適用于冶金、電業、化工、煉油、化肥、輕工、食品等行業中。
UJ41H/W柱塞截止閥特點:
1.柱塞截止閥是由閥體、閥蓋、閥桿、導向套、密封環、手輪等零件組成。當手輪旋轉時,通過閥桿帶動柱塞在導向套中上、下往復運動,使柱塞端部斜錐面與閥座錐面完成閥門的開啟和關閉功能。
2.在閥門中柱塞有密封環采用過盈配合,通過調節中法蘭螺栓預緊力,使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封,從而保證了閥門的密封性,杜絕了外泄漏。
3.由于密封環采用回彈性強、耐磨性高的無毒新型密封材料,所以密封可靠,經久耐用,從而提高閥門的使用壽命。
4.本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點,成為一種結構新穎新品種。
UJ41H/W柱塞截止閥性能:
閥體材料 |
適用溫度 |
適用介質 |
壓力范圍 |
鑄鋼 |
≤425℃ |
水、蒸汽、油品 |
PN1.6-4.0Mpa |
殼體強度 |
1.5PN |
密封試驗 |
PN1.1 |
閥體材料 |
適用溫度 |
適用介質 |
壓力范圍 |
不鑄鋼 |
≤200℃ |
硝酸、醋酸 |
通徑范圍 |
殼體強度 |
1.5PN |
密封試驗 |
PN1.1 |
UJ41H/W柱塞截止閥零部件材料表:
零件名稱 |
鑄鋼 |
不銹鋼耐酸鑄鋼 |
碳不銹鋼耐酸鑄鋼 |
||
C |
P |
R |
PL |
RL |
|
閥體 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
閥蓋 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
閥瓣/柱塞 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
閥桿 |
2Cr13 |
F304 |
F316 |
F304L |
F316L |
密封面 |
2Cr13或STL |
CF8 |
CF8M |
CF3 |
CF3M |
填料 |
柔性石墨 |
PTFE(F4)或柔性石墨 |
PTFE(F4)或柔性石墨 |
||
緊固螺栓 |
A193-B7 |
A193-B8M |
A193-B8M |
||
螺母 |
A194-2H |
A198-8 |
A198-8 |
||
操作手輪 |
WCC |
WCC |
WCC |

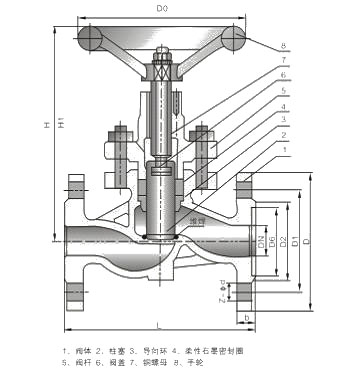

UJ41H/W柱塞截止閥結構:(圖)
UJ41H/W柱塞截止閥外觀尺寸:
公稱通徑 |
U11SM、UJl1H-1.6 25.40 C.P.R 主要結構尺寸及外形尺寸 |
|||||||
閥體長度 |
接頭長度 |
接頭長度 |
手輪直徑 |
管螺紋 G |
關閉高度 |
開啟高度 |
重量 |
|
15 |
90 |
14 |
32 |
80 |
1/2 |
133 |
157 |
2.1 |
20 |
100 |
16 |
36 |
100 |
3/4 |
141 |
169 |
2.8 |
25 |
120 |
18 |
46 |
120 |
1 |
165 |
199 |
3.8 |
32 |
140 |
20 |
55 |
140 |
11/4 |
179 |
225 |
5.8 |
40 |
170 |
22 |
65 |
160 |
11/2 |
198 |
246 |
8.3 |
50 |
200 |
24 |
80 |
200 |
2 |
226 |
282 |
13.2 |
UJ41H/W柱塞截止閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
