D341X蝶閥:
系研制的法蘭碟閥,主要適用于水廠、電廠、鋼廠冶煉、造紙,化工、飲食等系統供排水用,尤為適用自來水管道路上作為調節流量設備使用。
D341X蝶閥特點:
1.小型輕便,容易拆裝及維修,并可在任意位置安裝。
2.結構簡單、緊湊,90o回轉開啟迅速。
3.操作扭矩小,省力輕巧。
4.流量特性趨于直線,調節性能好。
5.啟閉試驗次數多達數萬次,壽命長。
6.達到完全密封,氣體試驗泄漏為零。
7.更換零件材質,配對,可適用多種介質。
D341X蝶閥性能:
型號 |
公稱壓力PN/Mpa |
壓力/Mpa |
適用溫度/℃ |
適用介質 |
介質流速/(m/s) |
|
殼體試驗 |
密封試驗 |
|||||
D341X-2.5 |
0.25 |
0.5 |
0.28 |
≤80 |
水、油品、空氣等 |
≤5 |
D341X-6 |
0.6 |
1.2 |
0.66 |
|||
D341X-10 |
2.0 |
1.1 |
|
D341X蝶閥零部件材料表:
零件名稱 |
閥體 |
閥板 |
閥桿 |
密封副 |
填料 |
材料 |
灰鑄鐵 |
球墨鑄鐵 |
鉻不銹鋼 |
鑲不銹鋼/耐油橡膠 |
橡膠 |

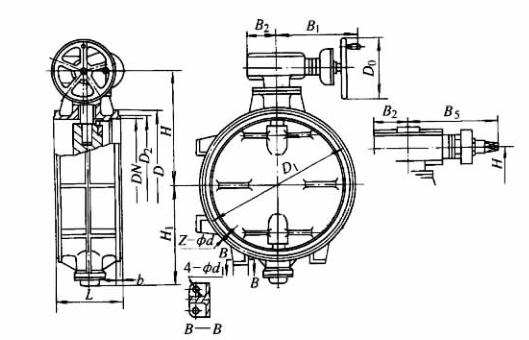

D341X蝶閥結構:(圖)
D341X蝶閥外觀尺寸:
能徑(DN) |
L |
D |
Z-d |
H |
Ho |
A |
B |
Do |
Wt/Kgs |
50 |
108 |
165 |
4-18 |
82.5 |
443 |
193 |
125 |
80 |
51 |
65 |
112 |
185 |
4-18 |
92.5 |
463 |
193 |
125 |
80 |
62 |
80 |
114 |
200 |
8-18 |
100 |
483 |
193 |
125 |
80 |
73.5 |
100 |
127 |
220 |
8-18 |
110 |
498 |
193 |
125 |
80 |
87 |
125 |
140 |
250 |
8-18 |
125 |
682 |
193 |
245 |
150 |
98 |
150 |
140 |
285 |
8-22 |
142.5 |
736 |
193 |
245 |
150 |
102 |
200 |
152 |
340 |
8-22 |
170 |
800 |
283 |
245 |
150 |
150 |
250 |
250 |
395 |
12-22 |
192.5 |
895 |
283 |
313 |
200 |
170 |
300 |
270 |
445 |
12-22 |
222.5 |
956 |
334 |
313 |
200 |
220 |
350 |
290 |
505 |
16-22 |
252.5 |
1029 |
334 |
313 |
250 |
350 |
400 |
310 |
565 |
16-26 |
282.5 |
1103 |
425 |
313 |
250 |
430 |
450 |
330 |
615 |
20-26 |
307.58 |
1280 |
425 |
439 |
300 |
550 |
500 |
350 |
670 |
20-26 |
335 |
1186 |
425 |
431 |
360 |
580 |
600 |
390 |
780 |
20-30 |
390 |
1321 |
425 |
556 |
360 |
850 |
700 |
430 |
895 |
24-30 |
420 |
1431 |
620 |
556 |
360 |
950 |
800 |
470 |
1015 |
24-33 |
477.5 |
1542 |
620 |
556 |
360 |
1150 |
900 |
510 |
1115 |
28-33 |
1117.5 |
1800 |
620 |
706 |
360 |
1750 |
1000 |
550 |
1230 |
28-36 |
582.5 |
2363 |
620 |
706 |
360 |
2100 |
1200 |
630 |
1455 |
32-39 |
692.5 |
2583 |
620 |
706 |
360 |
2580 |
D341X蝶閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
