針型閥 外螺紋針型閥

更新:2022/8/1 16:22:51??????點擊:
  • 品牌:???工開閥門
  • 型號:???J23H-40C-64C-160C-320C
  • 在線訂購
產品介紹

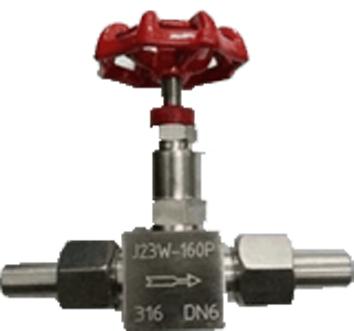

J23H-40C-64C-160C-320C高壓外螺紋針型閥

是由外螺紋連接,適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質,適用于-40℃~+440℃ -70℃~-240℃ ≤540℃ ≤540℃。比其他類型的閥門,高壓外螺紋針型閥具有更好的密封性能和耐受壓力的能力,一般用于較小流量,較高壓力的氣體或者液體介質的密封,最合適與與壓力表配合。

J23H-40C-64C-160C-320C高壓外螺紋針型閥制造標準:

1. 制造標準: GB/T12224-2005  JB/T7747-1995
2. 連接形式: 接管對焊連接
3. 結構特征:錐面密封,活動閥瓣
4. 閥門檢驗和試驗: GB/T13927-1992
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-29℃~+538℃
7. 適用介質:水,油,氣及腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…

J23H-40C-64C-160C-320C高壓外螺紋針型閥零部件材料表:

序號
NO.

零件名稱
Part name

材質
Material

1

焊接接管 Weld tube

20# A105 SS304 SS304L SS316 SS316L

2

平墊圈Plain washer

PTFE RTFE

3

連接螺母 Connector Nut

20# A105 SS304 SS304L SS316 SS316L

4

閥體 Body

20# A105 SS304 SS304L SS316 SS316L

5

閥蓋墊片 Bonnet Gasket

紫銅(Red copper) PTFE

6

閥蓋Bonnet

20# A105 SS304 SS304L SS316 SS316L

7

填料墊 Packing Seat

PTFE 柔性石墨(Expanded Graphite)
金屬盤根(Matel and Graphite)

8

填料 Packing

PTFE 柔性石墨(Expanded Graphite)

9

填料壓蓋 Packing Gland

20# A105 SS304 SS304L SS316 SS316L

10

鎖緊螺母 Lock Nut

20# A105 SS304 SS304L SS316 SS316L

11

閥桿 Stem

20# A105 SS304 SS304L SS316 SS316L

12

手輪 Handle

20# A105 SS304 SS304L SS316 SS316L

13

帶帽螺母 Hooded Nut

20# A105 SS304 SS304L SS316 SS316L

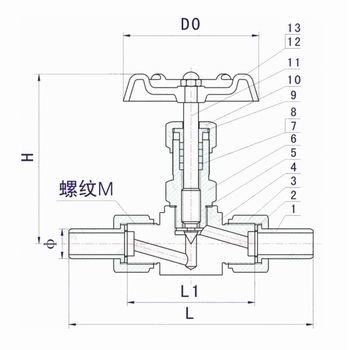

J23H-40C-64C-160C-320C高壓外螺紋針型閥結構:(圖)


J23H-40C-64C-160C-320C高壓外螺紋針型閥外觀尺寸:

型號

公稱通徑 DN
Nominal bore

M

?

L1

L

H

D0

J23H-40C-64C|160C|320C

DN6

M20*1.5

?14

66

140

96

63

J23H-40C-64C|160C|320C

DN10

M24*1.5

?18

78

160

115

78

J23H-40C-64C|160C|320C

DN15

M30*2

?22

94

180

122

100

J23H-40C-64C|160C|320C

DN20

M36*2

?28

108

220

156

110

J23H-40C-64C|160C|320C

DN25

M39*2

?33

110

230

170

140

J23H-40C-64C-160C-320C高壓外螺紋針型閥維護保養:

1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。

2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。

3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。

4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。

5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。

6、應對閥門的密封性能進行試驗,確保其性能。

7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。

8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。

9、填料壓蓋不允許歪斜或無預緊間隙。

10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。

11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。

12、保溫夾套應無凹陷、裂紋。

13、運行中的閥門,避免對其敲打,或者支撐重物等。

其它需知,敬請來電13671965985咨詢,全天侯為您服務!

定貨需知:(備有表格請?zhí)峁┼]箱)

1. 訂貨前請仔細了解產品手冊。

2. 清楚標明產品名稱,型號,材質。

3. 標明現場工況:介質,溫度,環境要求。

4. 產品連接方式,啟閉操作方式。

5. 定制數量,恰談時確定的樣圖(L/H)。

6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
