蝶閥 氣動伸縮蝶閥
更新：2022/8/8 13:30:49??????點擊：
- 品牌：???工開閥門
- 型號：???SD641X,SD643H
產品介紹
SD641X,SD643H氣動伸縮蝶閥
具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在425℃以下，公稱壓力在1.6MPa以下的石油、化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的裝置。
SD641X,SD643H氣動伸縮蝶閥特點：
1、結構獨特，設計靈活，重量輕，省力，啟閉迅速。
2、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，還能為維修閥門安裝更換提供方便。
3、密封部位可調節更換，密封性能可靠。
SD641X,SD643H氣動伸縮蝶閥性能：
|
工作壓力(MPa) |
0.6 |
1.0、1.6、2.5 |
||
|
適用溫度(℃) |
橡膠密封≤80℃ |
適用溫度(℃) |
金屬硬密封≤425℃ |
|
|
適用介質 |
水、污水、油品、空氣等 |
適用介質 |
水、蒸汽、污水、油品、空氣等 |
|
|
材料 |
閥體 |
灰鑄鐵 |
灰鑄鐵、鑄鋼 |
球墨鑄鐵 |
|
蝶板 |
球墨鑄鐵(表面處理) |
球墨鑄鐵、不銹鋼 |
球墨鑄鐵 |
|
|
閥桿 |
2Cr13 |
不銹鋼、碳素鋼 |
鉻不銹鋼 |
|
SD641X,SD643H氣動伸縮蝶閥技術參數：
|
公稱通徑 |
DN（mm） |
50～2000 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用溫度 |
≤80℃～425℃ |
|||
|
適用介質 |
空氣、水、蒸氣、煤氣、油品等。 |
|||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
|||

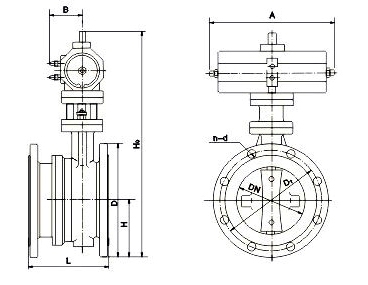

SD641X,SD643H氣動伸縮蝶閥結構：（圖）
SD641X,SD643H氣動伸縮蝶閥外觀尺寸：
|
公稱 |
外形尺寸(參考值) |
法蘭尺寸和螺栓孔尺寸(標準值) |
||||||||||
|
H |
H0 |
設計最 |
設計最 |
L |
A |
0.6MPa |
1.0MPa |
|||||
|
毫米 |
D |
D1 |
n-d |
D |
D1 |
n-d |
||||||
|
50 |
80 |
309 |
186 |
156 |
171 |
180 |
140 |
110 |
4-14 |
165 |
125 |
4-18 |
|
65 |
95 |
337 |
190 |
160 |
175 |
180 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
|
80 |
98 |
347 |
198 |
166 |
182 |
180 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
|
100 |
114 |
373 |
228 |
188 |
208 |
180 |
210 |
170 |
4-18 |
220 |
180 |
8-18 |
|
125 |
128 |
405 |
240 |
201 |
220 |
180 |
240 |
200 |
8-18 |
250 |
210 |
8-18 |
|
150 |
139 |
440 |
246 |
206 |
226 |
270 |
265 |
225 |
8-18 |
285 |
240 |
8-22 |
|
200 |
174 |
612 |
265 |
219 |
242 |
400 |
320 |
280 |
8-18 |
340 |
295 |
8-22 |
|
250 |
215 |
693 |
295 |
240 |
267 |
400 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
|
300 |
245 |
747 |
308 |
254 |
282 |
450 |
440 |
395 |
12-22 |
445 |
400 |
12-22 |
|
350 |
270 |
802 |
327 |
272 |
300 |
450 |
490 |
445 |
12-22 |
505 |
460 |
16-22 |
|
400 |
305 |
991 |
368 |
308 |
338 |
535 |
540 |
495 |
16-22 |
565 |
515 |
16-26 |
|
450 |
325 |
1037 |
370 |
310 |
340 |
535 |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
|
500 |
360 |
1127 |
392 |
332 |
362 |
535 |
645 |
600 |
20-22 |
670 |
620 |
20-26 |
|
600 |
445 |
1377 |
441 |
375 |
408 |
570 |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
|
700 |
505 |
1496 |
460 |
400 |
430 |
750 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
|
800 |
560 |
1584 |
499 |
445 |
475 |
750 |
975 |
920 |
24-30 |
1015 |
950 |
24-33 |
|
900 |
630 |
1676 |
520 |
460 |
490 |
750 |
1075 |
1020 |
24-30 |
1115 |
1050 |
28-33 |
|
1000 |
680 |
1760 |
600 |
530 |
565 |
900 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
|
1200 |
795 |
2018 |
675 |
571 |
623 |
1000 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-39 |
|
1400 |
900 |
2363 |
760 |
683 |
722 |
1000 |
1630 |
1560 |
36-36 |
1675 |
1590 |
36-42 |
|
1600 |
1100 |
2723 |
860 |
770 |
815 |
1000 |
1830 |
1760 |
40-36 |
1915 |
1820 |
40-48 |
|
1800 |
1124 |
2844 |
930 |
830 |
880 |
1100 |
2045 |
1970 |
44-39 |
2115 |
2020 |
44-48 |
|
2000 |
1292 |
3127 |
1020 |
920 |
970 |
1100 |
2265 |
2180 |
48-42 |
2325 |
2230 |
48-48 |
SD641X,SD643H氣動伸縮蝶閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
