U43SM雙柱三通柱塞閥
柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、手輪等零件組成。當手輪旋轉,通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在石油、化工、化肥、冶金、制藥等生產環節需要將流體從一條管線快速切換到另一條管線,或者將一條管線的流體同時分配給另外兩面三條管線,以滿足工藝流程的要求。對此采用三通柱塞閥即可以實現。適用于治金、電業、化工、煉油、化肥、紡織、輕工、食品等行業中的水、蒸汽、油類等管道上作為介質流動的啟閉裝置,也可以作為調節流量之用。
U43SM雙柱三通柱塞閥特點:
1.柱塞表面經過高精度外圓磨床加工而成。密封環采用彈性強、耐磨性高的無毒新型密封材料,所以密封可靠,經久耐用。從而提高了柱塞閥的使用壽命。
2.三通柱塞閥能起到分流的作用和介質流向切換作用。
3. 在短時間內,冷熱交替溫差較大的管道中,柱塞閥不能使用。
U43SM雙柱三通柱塞閥性能:
閥體材料 |
適用溫度 |
適用介質 |
壓力范圍 |
鑄鋼 |
≤250℃ |
水、蒸氣、油品 |
PN1.6-4.0MPa |
鑄鐵 |
≤180℃ |
水、蒸氣、油品 |
PN1.6 |
不銹鋼 |
≤200℃ |
硝酸、醋酸 |
通徑范圍 |
含鉬不銹鋼 |
≤200℃ |
氮、氫、尿素等 |
DN15-300mm |
U43SM雙柱三通柱塞閥零部件材料表:
零件名稱 |
閥體 |
塞子 |
填料壓蓋 |
填料 |
X14W-1.0P |
不銹鋼 |
不銹鋼 |
不銹鋼 |
油浸石棉盤根 |
U43SM雙柱三通柱塞閥:(圖)

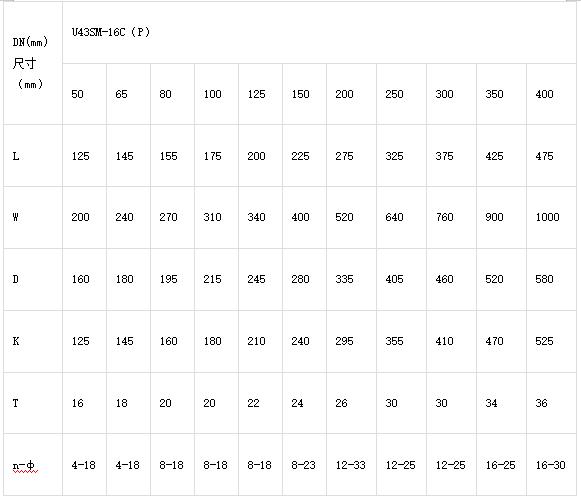

U43SM雙柱三通柱塞閥外觀尺寸:
U43SM雙柱三通柱塞閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
