止回閥 氨用止回閥
更新：2022/9/5 10:34:22??????點擊：
- 品牌：???工開閥門
- 型號：???H42B
產品介紹
H42B氨用止回閥
靠介質的工作壓力把閥瓣沖開，閥瓣繞閥體內轉軸旋轉，此時閥瓣便開啟，介質通過；關閉時，靠介質逆流和閥瓣的自重，閥瓣繞閥體內轉軸旋轉，從而使閥瓣和閥座密合，達到關閉的目的。一旦關閉，其密封力就形成，這個密封力就是反向介質壓力作用在閥瓣上的力，密封比壓也就形成，也就能保證閥密封。管道反向介質工作壓力越高，密封力越大，密封比壓也就越大，越容易保證密封。氨用止回閥適用于氨氣或液氨管道，起防止介質回流。
H42B氨用止回閥特點：
1、氨用止回閥是能自動阻止流體倒流的閥門，簡潔合理的結構，無需附加任何驅動附件。
2、針對氨氣、液氨介質輸送的特殊要求，其密封面采用巴氏合金、四氟、尼龍等。
3、密封面采用巴氏合金、四氟、尼龍、氟料，使用壽命長，在使用過程中遇到溫差幅度變化環境下，能自然達到化學處理性能。
4、結構緊湊，設計合理，通道流暢耐性好，流阻系數小。
H42B氨用止回閥性能：
|
公稱壓力 |
試驗壓力PS（MPa） |
工作壓力P（MPa） |
工作溫度（℃） |
適用介質 |
|
|
殼體 |
密封 |
||||
|
2.5 |
2.75 |
3.75 |
2.5 |
≤150 |
氨、氨液 |
H42B氨用止回閥零部件材料表：
|
零件名稱 |
閥體 |
閥瓣 |
密封圈 |
|
H42B-25 |
鑄鐵 |
碳鋼 |
巴氏合金 |
|
H42B-40 |

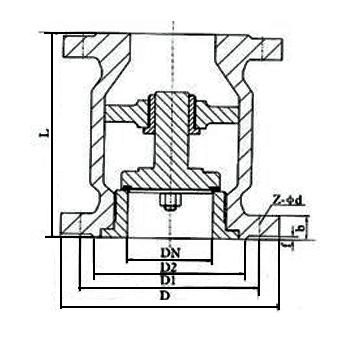

H42B氨用止回閥結構：（圖）
H42B氨用止回閥外觀尺寸：
|
PN |
DN |
H |
D |
D1 |
b |
f |
Z-φd |
|
|
32 |
120 |
135 |
100 |
18 |
2 |
4-18 |
|
40 |
130 |
145 |
110 |
18 |
3 |
4-18 |
|
|
50 |
140 |
160 |
125 |
20 |
3 |
4-18 |
|
|
65 |
160 |
180 |
145 |
22 |
3 |
8-18 |
|
|
80 |
185 |
195 |
160 |
22 |
3 |
8-18 |
|
|
100 |
210 |
230 |
190 |
24 |
3 |
8-23 |
|
|
125 |
250 |
270 |
220 |
28 |
3 |
8-25 |
|
|
150 |
300 |
300 |
250 |
30 |
3 |
8-25 |
|
|
200 |
380 |
360 |
310 |
34 |
3 |
12-25 |
H42B氨用止回閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
