D943W電動不銹鋼蝶閥
采用三偏心多層次金屬硬密封結構,被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。該閥采用三偏心結構,閥座與碟板密封面均采用不同硬度和不銹鋼制作,具有良好的耐腐蝕性,使用壽命長。蝶閥啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的閥門叫蝶閥。
D943W電動不銹鋼蝶閥特點:
1. 啟閉方便迅速、省力、流體阻力小,可以經常操作。
2. 結構簡單,體積小,重量輕。
3. 可以運送泥漿,在管道口積存液體少。
4. 低壓下,可以實現良好的密封。
5. 調節性能好。
6、蝶閥具有結構簡單、體積小、重量輕、材料耗用省,安裝尺寸小,開關迅速、90度往復回轉,驅動力矩小等特點,用于截?cái)?、接通、調節管路中的介質,具有良好的流體控制特性和關閉密封性能。
D943W電動不銹鋼蝶閥技術參數:
電源電壓 |
AC110、220、380V/DC24、220V |
輸出力矩 |
50N·M~2000N·M |
動作范圍 |
0~90° 0~360° |
動作時間 |
15秒/30秒/60秒 |
保護裝置 |
過熱保護 |
環境溫度 |
-30°~60° |
手動操作 |
同附帶手柄操作 |
限位 |
電氣、機械二重限位 |
防護等級 |
相當于IP-65 |
防爆等級 |
ExdII BT4;特殊要求可定制ExdII BT6 |
位置測量 |
可選裝開關或電位計 |
驅動電機 |
8W/E |
進線接口 |
PE1/2〞進線線鎖 |
D943W電動不銹鋼蝶閥零部件材料表:
零件名稱 |
材料名稱 |
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
蝶板 |
鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼 |
密封圈 |
橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 |
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
填料 |
聚四氟乙烯、柔性石墨 |

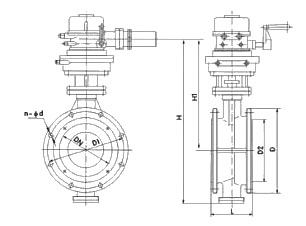

D943W電動不銹鋼蝶閥結構:(圖)
D943W電動不銹鋼蝶閥外觀尺寸:
公稱通經(DN)
主要尺寸
法蘭尺寸
1.0MPa
1.6MPa
L1
H1
H
D
D1
z-Фd
D
D1
z-Фd
50
108
530
112
165
125
4-18
165
125
4-18
65
112
530
115
185
145
4-18
185
145
4-18
80
114
565
120
200
160
4-18
200
160
8-18
100
127
600
138
220
180
8-18
220
180
8-18
125
140
640
164
250
210
8-18
250
210
8-18
150
140
705
175
285
240
8-22
285
240
8-22
200
152
775
200
340
295
8-22
340
295
12-22
250
165
945
243
395
350
12-22
405
355
12-26
300
178
1070
250
445
400
12-22
460
410
12-26
350
190
1140
280
505
460
16-22
520
470
12-26
400
216
1210
305
565
515
16-26
580
525
16-26
450
222
1335
350
615
565
20-26
640
585
16-30
500
229
1415
380
670
620
20-26
715
650
20-30
600
267
1605
445
780
725
20-30
840
770
20-33
700
292
1844
480
895
840
24-30
910
840
24-36
800
318
2040
530
1015
950
24-33
1025
950
24-39
900
330
2255
580
1115
1050
28-33
1125
1050
28-39
1000
410
2380
650
1230
1160
28-36
1255
1170
28-42
1200
470
2640
760
1455
1380
32-39
1485
1390
32-48
D943W電動不銹鋼蝶閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
