H76H,H76W,H76X對夾式蝶型止回閥
由閥體、閥瓣、閥桿及彈簧等零件組成,采用對夾連接。由于閥瓣的關閉行程短,并且有彈簧加載,可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短,對有安裝空間限制的場所最為適用。
H76H,H76W,H76X對夾式蝶型止回閥特點:
1、體積小,重量輕,結構緊湊、維修方便
2、閥板采用對偶式,在彈簧的彈性力下矩下可自行速閉
3、因速閉作用,可防止介質倒流
4、閥體結構長度尺寸小,剛性好
5、安全方便,可用于水平垂直兩個方向安裝
H76H,H76W,H76X對夾式蝶型止回閥性能:
型號 |
工作壓力(MPa) |
適用溫度(℃) |
適用介質 |
閥體材料 |
H76X-10C/16C/25C |
1.0~2.5 |
-29~80 |
水、油品 |
碳鋼/不銹鋼 |
H76H-10C/16C/25C/40C |
1.0~4.0 |
-29~425 |
水、蒸汽、油品 |
碳鋼/不銹鋼 |
H76W-10P/16P/25P/40P |
1.0~2.5 |
≤150 |
硝酸類 |
不銹鋼 |
H76Y-40P |
4.0 |
≤150 |
硝酸類 |
不銹鋼 |
備注:如需美標150LB-2500LB請來電咨詢 |
H76H,H76W,H76X對夾式蝶型止回閥制造標準:
1、法蘭連接尺寸:GB/T1724.1-98
2、結構長度:GB/T12221-1989,ISO5752-82

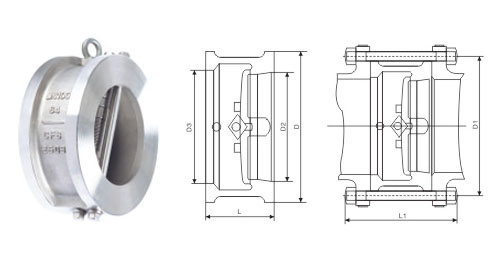

H76H,H76W,H76X對夾式蝶型止回閥結構:(圖)
H76H,H76W,H76X對夾式蝶型止回閥外觀尺寸:
公稱通徑 |
公稱壓力 |
尺寸 |
重量 |
|||
L |
D |
D3 |
D2 |
|||
PN1.0MPa |
50 |
60 |
108 |
56 |
51 |
2 |
65 |
67 |
128 |
73 |
65 |
3 |
|
80 |
73 |
142 |
88 |
80 |
4 |
|
100 |
73 |
162 |
108 |
102 |
6 |
|
125 |
86 |
192 |
132 |
127 |
8 |
|
150 |
98 |
218 |
160 |
152 |
13 |
|
200 |
127 |
273 |
210 |
203 |
25 |
|
250 |
146 |
328 |
266 |
254 |
39 |
|
300 |
181 |
378 |
310 |
305 |
64 |
|
350 |
184 |
438 |
355 |
350 |
85 |
|
400 |
191 |
489 |
405 |
400 |
114 |
|
450 |
203 |
539 |
455 |
450 |
138 |
|
500 |
219 |
594 |
505 |
500 |
161 |
|
600 |
222 |
696 |
605 |
600 |
250 |
|
700 |
305 |
811 |
700 |
695 |
370 |
|
800 |
305 |
918 |
800 |
796 |
540 |
|
900 |
368 |
1018 |
903 |
898 |
650 |
|
1000 |
432 |
1124 |
1055 |
1050 |
900 |
|
1200 |
524 |
1340 |
1205 |
1200 |
1420 |
H76H,H76W,H76X對夾式蝶型止回閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
