QSP型全壓高速雙口排氣閥
是國內目前先進的氣缸式排氣閥,在結構性能上完全超越了普通高速(雙口)排氣閥和復合式雙口排氣閥,對于管道中的氣體,無論是多段水柱,氣柱相間,有壓無壓均可連續高速排出管道,浮球不頂在排氣口上,不存在卡壞問題,少量氣體可通過微孔排出,管道出現負壓時可注氣,防氣染并緩沖水錘升壓,解除新建管路試車之險,排氣之難,減少城市管網爆管事故,減阻節能,減少壓力震蕩,提高整個供水系統及各種設備的安全可靠性。
當水進入管路時,塞頭停在定位架下部,進行大量排氣,當空氣排完時,水進入閥門把球浮起,傳動塞頭到關閉,停止排氣。管道在正常運轉時自然會產生少量氣體,這些氣體會聚集到管內上部,到相當程度,閥內水位下降,浮球順?biāo)陆禋怏w從小孔排出,如出現停電、停泵,管道內水流空時隨時會出現負壓,浮球順?biāo)陆?打開小孔帶動大孔進行大量進氣確保管道安全。
QSP型全壓高速雙口排氣閥特點:
1、能夠排除管道中的氣體,減少阻力,節約能源。
2、當管道負壓時,能快速自動吸氣,防止管道破裂。
3、浮球?yàn)椴讳P鋼,使用壽命長,安全可靠。
QSP型全壓高速雙口排氣閥性能:
驅動方式: |
自動 |
連接形式: |
法蘭 |
結構形式: |
雙口型 |
密封結構: |
軟密封、硬密封 |
壓力范圍: |
0.1-2.5Mpa |
公稱通徑: |
DN15-400 |
QSP型全壓高速雙口排氣閥零部件材料表:
液壓缸 |
不銹鋼 |
浮桶 |
不銹鋼 |
活塞桿 |
不銹鋼 |
排氣嘴 |
黃銅 |
排氣蓋板 |
45 |
殼體 |
鑄鐵 |

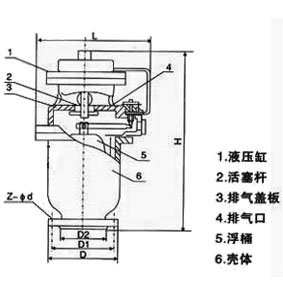

QSP型全壓高速雙口排氣閥:(圖)
QSP型全壓高速雙口排氣閥外觀尺寸:
型號 |
DN |
D |
D1 |
D2 |
Z-Φd |
L |
H |
QSP-1.0 |
15 |
195 |
160 |
135 |
4-18 |
300 |
620 |
20 |
195 |
160 |
135 |
4-18 |
300 |
620 |
|
25 |
195 |
160 |
135 |
4-18 |
300 |
620 |
|
32 |
195 |
160 |
135 |
4-18 |
300 |
620 |
|
40 |
195 |
160 |
135 |
4-18 |
300 |
620 |
|
50 |
195 |
160 |
135 |
4-18 |
300 |
620 |
|
80 |
195 |
160 |
135 |
8-18 |
500 |
620 |
|
100 |
215 |
180 |
155 |
8-18 |
500 |
620 |
|
150 |
280 |
240 |
210 |
8-23 |
620 |
740 |
|
200 |
340 |
295 |
266 |
8-23 |
620 |
780 |
|
250 |
395 |
350 |
319 |
12-23 |
620 |
820 |
|
300 |
445 |
400 |
370 |
12-23 |
620 |
850 |
|
400 |
565 |
515 |
480 |
16-25 |
700 |
910 |
QSP型全壓高速雙口排氣閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境]要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
