D641X型氣動法蘭調節蝶閥
適用于溫度≤120℃或≤150℃,公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的場合。
D641X型氣動法蘭調節蝶閥特點:
1、設計新穎、合理,結構獨特,重量輕,啟閉迅速。
2、操力矩小,操作方便,省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換,密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕,使用壽命長等特點。
D641X型氣動法蘭調節蝶閥性能:
公稱通徑 |
DNmm |
50~2000 |
||
公稱壓力 |
PNMPa |
0.6 |
1.O |
1.6 |
試驗壓力 PsMPa |
強度試驗 |
0.9 |
1.5 |
2.4 |
密封試驗 |
O.66 |
1.1 |
1.76 |
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等 |
|||
驅動形式 |
手動、蝸輪傳動、氣傳動、電傳動 |
D641X型氣動法蘭調節蝶閥零部件材料表:
零件名稱 |
材料 |
閥體 |
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
蝶板 |
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
密封圈 |
各種橡膠、聚四氟乙烯 |
閥桿 |
2Cr13、不銹鋼 |
填料 |
0型圈、柔性石墨 |

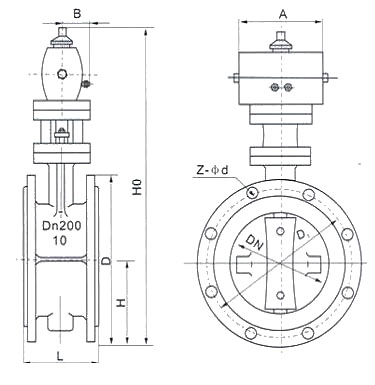

D641X型氣動法蘭調節蝶閥結構:(圖)
D641X型氣動法蘭調節蝶閥外觀尺寸:
公稱通徑 |
尺寸 (mm) |
||||||
L |
1.0MPa |
1.6MPa |
|||||
D |
D1 |
Z-Φd |
D |
D1 |
Z-Φd |
||
50 |
108 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
65 |
112 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
80 |
114 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
100 |
127 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
125 |
140 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
150 |
140 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
200 |
152 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
250 |
165 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
300 |
178 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
350 |
190 |
505 |
460 |
16-22 |
520 |
470 |
16-26 |
400 |
216 |
565 |
515 |
16-26 |
580 |
525 |
16-30 |
450 |
222 |
615 |
565 |
20-26 |
640 |
585 |
20-30 |
500 |
229 |
670 |
620 |
20-26 |
710 |
650 |
20-33 |
600 |
267 |
780 |
725 |
20-30 |
840 |
770 |
20-36 |
700 |
292 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
800 |
318 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
D641X型氣動法蘭調節蝶閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
