Z45X消防信號閘閥
用于自動噴水消防管路系統,來臨界控供水管路,可以遠地指示閥門開度。升桿式閘閥及附開度指示閘閥也經常應用于消防系統,如果閘閥安裝位置離地面較高時,一般使用升桿閘閥,可以明顯指示閘閥開度,若安裝位置較低。則需用付開度指示閘閥。
Z45X消防信號閘閥技術參數:
公稱壓力:1.0~2.5MPa
公稱通徑:50~400mm
工作溫度:0~120℃
適用介質:水、油、氣等
法蘭標準:GB/T17241.6GB9113
試驗標準:GB13927API598
Z45X消防信號閘閥零部件材料表:
NO. |
零件名稱 |
材質 |
1 |
傳動帽 |
球墨鑄鐵、鑄鋼 |
2 |
手輪 |
可鍛鑄鐵 |
3 |
防塵罩 |
塑料 |
4 |
密封圈 |
丁腈橡膠、三元乙丙 |
5 |
止推軸承 |
錫青銅 |
6 |
閥蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
7 |
螺栓 |
碳鋼、不銹鋼 |
8 |
閥體 |
碳鋼、球墨鑄鐵、鑄鋼 |
9 |
銅螺母 |
錫青銅 |
10 |
閥桿 |
不銹鋼 |
11 |
閥瓣 |
球墨鑄鐵+三元乙丙或丁腈橡膠 |

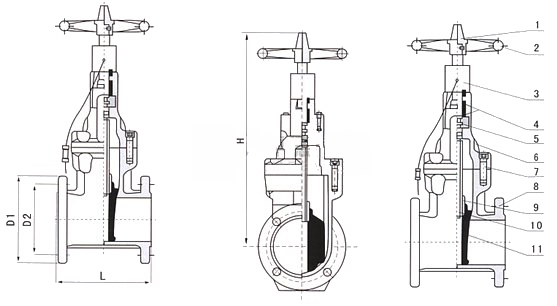

Z45X消防信號閘閥結構:(圖)

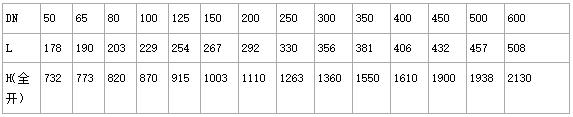

Z45X消防信號閘閥外觀尺寸:
Z45X消防信號閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
