截止閥 鑄鐵截止閥
更新：2022/7/27 9:39:35??????點擊：
- 品牌：???工開閥門
- 型號：???J41T
產品介紹

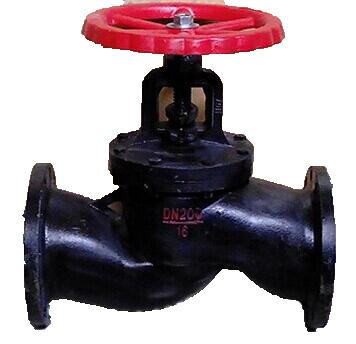

J41T鑄鐵截止閥
的結構較簡單，制造與維修都較方便,密封面不易磨損、擦傷，密封性較好，壽命較長,啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。廣泛用于給排水、煤氣、電力、冶金、石油、化工、輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作啟閉用。
J41T鑄鐵截止閥特點：
是一種常用的截斷閥，主要用來按通或截斷管路中的介質，一般不用于調節流量，截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。與閘閥相比，截止閥的結構較簡單，制造與維修都較方便,密封面不易磨損、擦傷，密封性較好，壽命較長,啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。
J41T鑄鐵截止閥技術參數：
|
型號 |
公稱壓力 |
試驗壓力 |
工作溫度 |
適用介質 |
|
|
強度（水） |
密封（水） |
||||
|
J41T-16 |
1.6 |
2.4 |
≤1.8 |
200 |
蒸汽、水 |
|
J41W-16 |
1.6 |
2.4 |
≤1.8 |
100 |
油品 |
|
J41H-16 |
1.6 |
2.4 |
≤1.8 |
200 |
蒸汽、水 |
|
J41G-16 |
1.6 |
2.4 |
≤1.8 |
100 |
蒸汽、水 |
J41T鑄鐵截止閥零部件材料表：
|
零件名稱 |
材料 |
|||
|
J41T-16 |
J41W-16 |
J41H-16 |
J41F-16 |
|
|
閥體、閥蓋 |
灰鑄鐵 |
灰鑄鐵 |
灰鑄鐵 |
灰鑄鐵 |
|
閥桿 |
鋼 |
鋼 |
鋼 |
鋼 |
|
閥瓣 |
灰鑄鐵+黃銅 |
灰鑄鐵 |
灰鑄鐵+不銹鋼 |
灰鑄鐵聚四氟乙稀 |
J41T鑄鐵截止閥結構：（圖）
J41T鑄鐵截止閥外觀尺寸：
|
型號 |
公稱通徑DN（mm） |
尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
Do |
||
|
J41T-16 |
15 |
130 |
95 |
65 |
45 |
14-2 |
4-14 |
113 |
80 |
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
113 |
80 |
|
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
125 |
80 |
|
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
145 |
100 |
|
|
40 |
200 |
1451 |
110 |
85 |
18-3 |
4-18 |
180 |
130 |
|
|
50 |
230 |
60 |
125 |
100 |
20-3 |
4-18 |
200 |
130 |
|
|
65 |
290 |
180 |
145 |
120 |
20-3 |
4-18 |
205 |
150 |
|
|
J41T-16 |
65 |
290 |
180 |
145 |
120 |
22-3 |
4-18 |
310 |
150 |
|
80 |
310 |
195 |
160 |
135 |
24-3 |
8-18 |
350 |
240 |
|
|
100 |
350 |
215 |
181 |
155 |
26-3 |
8-18 |
365 |
240 |
|
|
125 |
400 |
245 |
210 |
185 |
26-3 |
8-18 |
430 |
300 |
|
|
150 |
480 |
280 |
240 |
210 |
28-3 |
8-23 |
450 |
300 |
|
|
200 |
600 |
335 |
295 |
265 |
30-3 |
12-23 |
556 |
300 |
|
J41T鑄鐵截止閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
