閘閥 鍛鋼閘閥
更新：2022/9/1 9:34:25??????點擊：
- 品牌：???工開閥門
- 型號：???Z11H、Z11Y
產品介紹
Z11H、Z11Y PN25-160鍛鋼內螺紋楔式閘閥
手動、內螺紋連接、明桿楔式單閘板，Z11H 閥座密封面材料為 Cr13 系不銹鋼、Z11Y 閥座密封面材料為硬質合金，公稱壓力 PN25~PN160。，閥體材料為碳素鋼（Z11H-25~63 Z11Y-25~160）、鍛鋼（Z11H-100~160）、鉻鉬鋼（Z11Y-25I~63I）、鉻鎳鈦不銹鋼（Z11Y-25P~160P）的閘閥。
Z11H、Z11Y PN25-160鍛鋼內螺紋楔式閘閥性能：
|
Z11H、Z11Y 型PN25~PN160 鋼制內螺紋楔式閘閥主要性能參數型號 |
PN |
工作壓力/ MPa |
適用溫度/℃ |
適用介質 |
|
Z11H-25 |
25 |
2.5 |
≤425 |
水、蒸汽、油品 |
|
Z11H-40 |
40 |
4.0 |
||
|
Z11H-63 |
63 |
6.3 |
||
|
Z11H-100 |
100 |
10 |
≤450 |
|
|
Z11H-160 |
160 |
16 |
||
|
Z11Y-25 |
25 |
2.5 |
≤425 |
水、蒸汽、油品 |
|
Z11Y-40 |
40 |
4.0 |
||
|
Z11Y-63 |
63 |
6.3 |
||
|
Z11Y-100 |
100 |
10 |
||
|
Z11Y-160 |
160 |
16 |
||
|
Z11Y-25I |
25 |
2.5 |
≤550 |
蒸汽、油品 |
|
Z11Y-40I |
40 |
4.0 |
||
|
Z11Y-63I |
63 |
6.3 |
||
|
Z11Y-25P |
25 |
2.5 |
≤150 |
弱腐蝕性介質 |
|
Z11Y-40P |
40 |
4.0 |
||
|
Z11Y-63P |
63 |
6.3 |
||
|
Z11Y-100P |
100 |
10.0 |
||
|
Z11Y-160P |
160 |
16.0 |
Z11H、Z11Y PN25-160鍛鋼內螺紋楔式閘閥零部件材料表：
|
Z11H、Z11Y 型PN25~PN160 鋼制內螺紋楔式閘閥零部件材料型號 |
材料 |
|||
|
閥體、閥蓋、閘板 |
閘桿 |
密封面 |
填料 |
|
|
Z11H-25 |
碳素鋼 |
鉻不銹鋼 |
鉻不銹鋼或碳鋼堆焊硬質合金 |
石棉石墨或柔性石墨 |
|
Z11H-40 |
||||
|
Z11H-63 |
||||
|
Z11H-100 |
鍛鋼 |
鍛鋼 |
鉻不銹鋼 |
- |
|
Z11H-160 |
||||
|
Z11Y-25 |
碳素鋼 |
鉻不銹鋼 |
鉻不銹鋼或碳鋼堆焊硬質合金 |
石棉石墨或柔性石墨 |
|
Z11Y-40 |
||||
|
Z11Y-63 |
||||
|
Z11Y-100 |
||||
|
Z11Y-160 |
||||
|
Z11Y-25I |
鉻鉬鋼 |
耐熱鋼或鉻不銹鋼 |
鉻鉬鋼堆焊硬質合金 |
石棉石墨或柔性石墨 |
|
Z11Y-40I |
||||
|
Z11Y-63I |
||||
|
Z11Y-25P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
鉻鎳鈦鋼堆焊硬質合金 |
柔性石墨或聚四氟 |
|
Z11Y-40P |
||||
|
Z11Y-63P |
||||
|
Z11Y-100P |
||||
|
Z11Y-160P |
||||

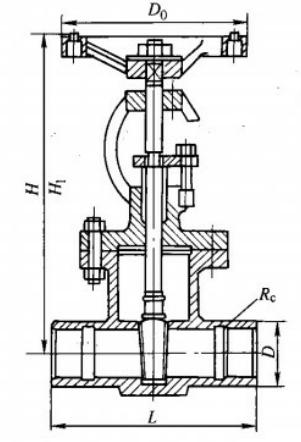

Z11H、Z11Y PN25-160鍛鋼內螺紋楔式閘閥結構：（圖）
Z11H、Z11Y PN25-160鍛鋼內螺紋楔式閘閥外觀尺寸：
|
Z11H PN25~PN63 鋼制內螺紋楔式閘閥主要外形及結構尺寸DN |
Rc/ in |
L |
D |
H |
H1 |
D0 |
重量/ kg |
|
15 |
Rc? |
90 |
34 |
208 |
229 |
120 |
3.5 |
|
20 |
Rc? |
100 |
44 |
244 |
275 |
140 |
5.7 |
|
25 |
Rc1 |
110 |
48 |
261 |
296 |
160 |
6.9 |
|
32 |
Rc1? |
120 |
56 |
270 |
310 |
160 |
8.5 |
|
40 |
Rc1? |
135 |
64 |
304 |
352 |
200 |
12.3 |
|
50 |
Rc2 |
155 |
75 |
318 |
377 |
240 |
30 |
Z11H、Z11Y PN25-160鍛鋼內螺紋楔式閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
