蝶閥 雙偏心蝶閥
更新：2022/9/29 15:07:39??????點擊：
- 品牌：???工開閥門
- 型號：???QD747E-2.5
產品介紹
QD747E-2.5 液動雙偏心蝶閥
是在吸收國內外撫進技術的基礎上研制設計的新一代煤氣蝶閥。閥軸采用雙偏心結構，具有越關越緊的密封功能，密封可靠，密封圈安裝在蝶板上，密封過盈量可調整，有效地確保密封過盈量，在不拆卸的情況下右更換密封圈。應用于冶金、建材、化工等行業管道上對煤氣、可燃?xì)怏w及其它氣體介質作調節和截流作用。
QD747E-2.5 液動雙偏心蝶閥特點：
1 、設計合理,結構緊湊,裝拆容易,便于維修。
2 、采用偏心結構,減少密封圈的摩擦,延長閥門使用壽命。
3 、完全密封,泄漏很低?？梢杂糜诮財嗝簹夤艿赖慕橘|(zhì)。??
4 、更換閥板密封圈、蝶板,轉軸等材質,可適用多種介質和不同溫度。
QD747E-2.5 液動雙偏心蝶閥性能：
|
公稱通徑 |
DN200～ DN1000 |
DN700～ DN4000 |
|
|
工作壓力(MPa) |
≤ 0.60 |
≤ 0.25 |
|
|
工作壓力(MPa) |
≤ 0.60 |
≤ 0.02 |
|
|
試驗壓力(MPa) |
殼體 |
1.5 倍工作壓力 |
|
|
密封 |
1.1 倍工作壓力 |
||
|
密封等級 |
A 或 B |
||
|
適用溫度(℃ ) |
≤ 500℃ |
||
|
適用介質 |
煤氣、空氣、煙氣 |
||
QD747E-2.5 液動雙偏心蝶閥零部件材料表：
|
零件名稱 |
閥體 |
蝶板 |
閥桿 |
閥座 |
填料 |
|
材料 |
碳素鋼 |
碳素鋼，密封面堆焊不銹鋼 |
優質碳素鋼 |
碳素鋼、密封面堆焊不銹鋼 |
石棉 |

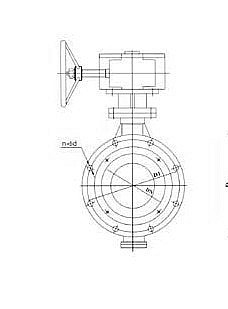

QD747E-2.5 液動雙偏心蝶閥：（圖）

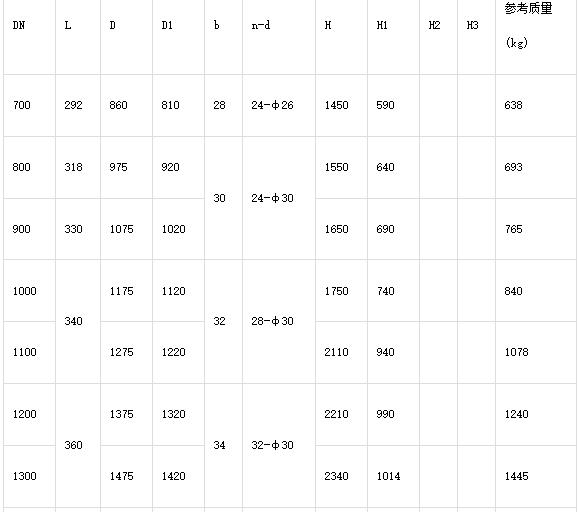

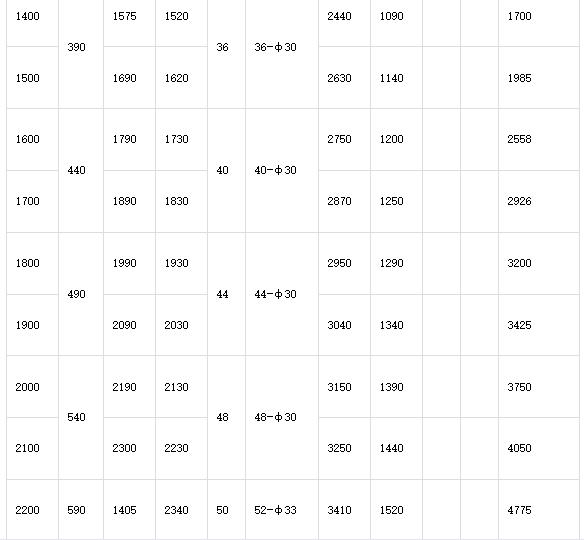

QD747E-2.5 液動雙偏心蝶閥外觀尺寸：
QD747E-2.5 液動雙偏心蝶閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境]要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
