Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥
電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為合金(Z941H-100~200 Z941Y-100~200 Z941Y-100I~200I Z941Y-100P~200P Z941Y-100R~200R Z941W-100I)、鉻鎳鈦不銹鋼(Z941W-100P)、鉻鎳鉬鈦不銹鋼(Z941W-100R),公稱壓力 PN100~PN200,閥體材料為碳素鋼(Z941H-100~200 Z941Y-100~200)、鉻鎳鈦不銹鋼(Z941Y-100P~200P Z941W-100P)、鉻鎳鉬鈦不銹鋼(Z941Y-100R~200R Z941W-100R)、鉻鉬合金鋼(Z941Y-100I~200I Z941W-100I)的閘閥。
Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥性能:
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
Z941H-100~200 |
100~200 |
10.0~20.0 |
≤425 |
水、蒸汽、油品 |
Z941Y-100~200 |
||||
Z941Y-100I~200I |
≤550 |
油品、蒸汽 |
||
Z941Y-100P~200P |
≤150 |
弱腐蝕性介質 |
||
Z941Y-100R~200R |
≤200 |
醋酸類 |
||
Z941W-100R |
100 |
10.0 |
≤200 |
醞釀?lì)?/span> |
Z941W-100I |
≤550 |
油品、蒸汽 |
||
Z941W-100P |
≤150 |
弱腐蝕性介質 |
Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥零部件材料表:
型號 |
材料 |
|||
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
Z941H-100~200 |
碳素鋼 |
鉻不銹鋼 |
堆焊鐵基合金 |
石棉石墨或柔性石墨 |
Z941Y-100~200 |
堆焊硬質合金 |
|||
Z941Y-100I~200I |
鉻鉬合金鋼 |
柔性石墨 |
||
Z941Y-100P~200P |
鉻鎳鈦不銹鋼 |
聚四氟乙烯 |
||
本體密封 |
||||
Z941Y-100R~200R |
鉻鎳鉬鈦不銹鋼 |
堆焊硬質合金 |
聚四氟乙烯或柔性石墨 |
|
Z941W-100R |
本體 |
|||
Z941W-100I |
鉻鉬合金鋼 |
耐熱鋼或不銹鋼 |
||
Z941W-100P |
鉻鎳鈦不銹鋼 |

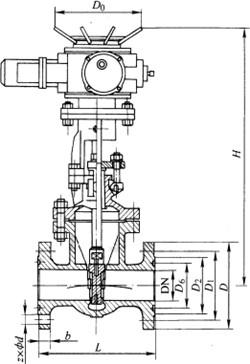

Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥結構:(圖)
Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥外觀尺寸:
DN |
L |
D |
D1 |
D2 |
D8 |
b |
z×Φd |
H |
重量/kg |
50 |
250 |
195 |
145 |
112 |
85 |
28 |
4×Φ25 |
680 |
150 |
65 |
280 |
220 |
170 |
138 |
110 |
32 |
8×Φ25 |
730 |
180 |
80 |
310 |
230 |
180 |
148 |
115 |
34 |
8×Φ25 |
795 |
190 |
100 |
350 |
365 |
210 |
172 |
145 |
38 |
8×Φ30 |
880 |
300 |
125 |
400 |
310 |
250 |
210 |
175 |
42 |
8×Φ34 |
943 |
440 |
150 |
450 |
350 |
290 |
250 |
205 |
46 |
12×Φ34 |
1234 |
400 |
200 |
550 |
430 |
360 |
312 |
260 |
54 |
12×Φ41 |
1339 |
684 |
250 |
650 |
500 |
430 |
382 |
313 |
60 |
12×Φ1 |
1470 |
803 |
300 |
750 |
585 |
500 |
442 |
364 |
70 |
16×Φ48 |
1830 |
1568 |
350 |
850 |
655 |
560 |
498 |
420 |
76 |
16×Φ54 |
2185 |
1510 |
Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
