Z941Y電動閘閥
適用于石油、化工、水力、火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。適用于公稱壓力PN1.6~16.0MPa,工作溫度≤-29℃~550℃的管路系統上,作為切斷或接通管路介質。
Z941Y電動閘閥特點:
1、結構緊湊、設計合理、閥門剛性好、通道流暢,流量系數小
2、密封面采用不銹鋼和硬質合金,使用壽命長
3、采用柔性石墨填料、密封可靠,操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式、
Z941Y電動閘閥性能:
公稱壓力
1.6
2.5
4.0
6.4
10.0
16.0
強度試驗
2.4
3.8
6.0
9.6
15.0
24.0
水密封試驗
1.8
2.8
4.4
7.0
11.0
18.0
上密封試驗
1.8
2.8
4.4
7.04
11.0
18.0
氣密封試驗
0.4-0.7
Z941Y電動閘閥制造標準:
設計與制造 |
GB/T12234 |
|
連接端尺寸 |
結構長度 |
GB/T12221 |
法蘭尺寸 |
JB79 |
|
檢驗與試驗 |
JB/T9092 |
|
材 料 |
碳鋼 |
GB/T12229 |
不銹鋼 |
GB/T12230 |
|
標 志 |
GB/T12220 |
|
供 貨 |
JB/T7928 |

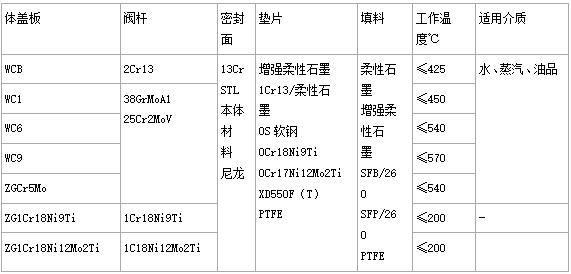

Z941Y電動閘閥零部件材料表:

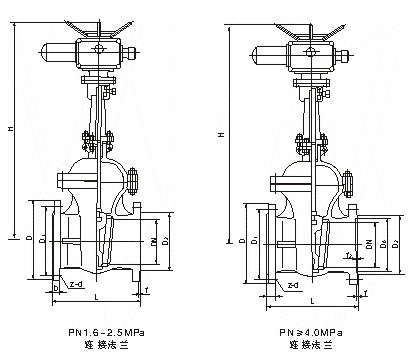

Z941Y電動閘閥結構:(圖)
Z941Y電動閘閥外觀尺寸:
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
標準值 |
參考值 |
電裝型號 |
|||||||
L |
D |
b |
f |
f1 |
Z-φd |
L1 |
H |
質量 |
|
||
1.6 |
50 |
250 |
160 |
16 |
3 |
|
4-φ18 |
590 |
678 |
90 |
DZWl0A |
65 |
265 |
180 |
18 |
3 |
|
4-φ18 |
590 |
693 |
96 |
DZWl5A |
|
80 |
280 |
195 |
20 |
3 |
|
8-φ18 |
590 |
755 |
108 |
DZW20A |
|
100 |
300 |
215 |
20 |
3 |
|
8-φ18 |
590 |
820 |
126 |
DZW20A |
|
150 |
350 |
280 |
24 |
3 |
|
8-φ23 |
590 |
994 |
199 |
DZW20A |
|
200 |
400 |
335 |
26 |
3 |
|
12-φ23 |
590 |
1138 |
254 |
DZW30A |
|
250 |
450 |
405 |
30 |
3 |
|
12-φ25 |
810 |
1409 |
310 |
DZW45A |
|
300 |
500 |
460 |
30 |
4 |
|
12-φ25 |
810 |
1588 |
391 |
DZW60 |
|
350 |
550 |
520 |
34 |
4 |
|
16-φ25 |
830 |
1755 |
729 |
DZW90 |
|
400 |
600 |
580 |
36 |
4 |
|
16-φ30 |
830 |
1902 |
992 |
DZWl20 |
|
450 |
650 |
640 |
40 |
4 |
|
20-φ30 |
870 |
214l |
1168 |
DZWl80 |
|
500 |
700 |
705 |
44 |
4 |
|
20-φ34 |
870 |
2276 |
1222 |
DZW250 |
|
600 |
800 |
840 |
48 |
5 |
|
20-φ41 |
870 |
2474 |
1376 |
DZW250 |
Z941Y電動閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
