J11W-40P-64P-160P-320P針型閥
是由螺紋連接,適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質,適用于-29℃~+440℃ -70℃~-240℃ ≤540℃ ≤570℃。比其他類型的閥門,針型閥具有更好的密封性能和耐受壓力的能力,一般用于較小流量,較高壓力的氣體或者液體介質的密封,最合適與與壓力表配合。
J11W-40P-64P-160P-320P針型閥特點:
1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 內螺紋連接(NPT,G,Rc,Rp…)
3. 結構特征: 錐面密封
4. 閥門檢難及試驗標準: JB/T9092-1999
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-29℃~+574℃
7. 適用介質:水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…
J11W-40P-64P-160P-320P針型閥性能:
型號 |
公稱壓力(MPa)Nominal pressure |
試驗壓力(MPa)Test pressure |
工作壓力(MPa)Working pressure |
工作溫度(℃)Working temperature |
適用介質 |
||
殼體 |
密封(液) |
密封(氣) |
|||||
J11W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P<540℃ |
液化石油氣水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc. |
J11W-40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
J11W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C<425℃ |
|
J11W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
J11W-40P-64P-160P-320P針型閥零部件材料表:
序號 |
零件名稱 |
材質 |
1 |
閥體 Body |
20# A105 SS304 SS304L SS316 SS316L |
2 |
閥蓋墊片 Bonnet Gasket |
紫銅(Red copper) PTFE |
3 |
閥蓋Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
4 |
填料墊 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) |
5 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
6 |
填料壓蓋 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
7 |
閥桿 Stem |
20# A105 SS304 SS304L SS316 SS316L |
8 |
手輪 Handle |
20# A105 SS304 SS304L SS316 SS316L |
9 |
帶帽螺母Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |

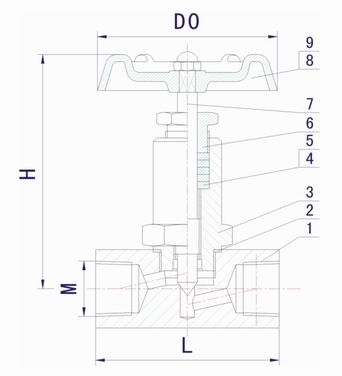

J11W-40P-64P-160P-320P針型閥結構:(圖)
J11W-40P-64P-160P-320P針型閥外觀尺寸:
型號 |
公稱通徑 DN |
M |
H |
L |
D0 |
J13W-40P-64P|160P|320P |
DN6 |
G1/4 |
85 |
58 |
60 |
J13W-40P-64P|160P|320P |
DN10 |
G3/8 |
87 |
58 |
60 |
J13W-40P-64P|160P|320P |
DN15 |
G1/2 |
87 |
60 |
65(70) |
J13W-40P-64P|160P|320P |
DN20 |
G3/4 |
100 |
70 |
70(80) |
J13W-40P-64P|160P|320P |
DN25 |
ZG1 |
110 |
78 |
80(100) |
J13W-40P-64P|160P|320P |
DN32 |
G1-1/4 |
130 |
102 |
100(110) |
J11W-40P-64P-160P-320P針型閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
