DS/Z64H-16水封閘閥
適用于公稱壓力 100MPa,工作溫度 425℃,工作介質為水、蒸汽、油品和非腐蝕氣體的管路上作啟閉裝置用,尤其適用于火電廠汽機真空冷凝系統。
DS/Z64H-16水封閘閥特點:
1、S/Z型系列采用雙閘板雙向彈性密封、啟閉靈活、迅速、密封可靠
2、產品結構簡單、緊湊合理、檢修方便、使用壽命長
3、在管路上作啟閉裝置用,必須處于全開或全閉狀態,不得用于調節流量
4、閥門連接方式有法蘭和焊接兩種,驅動方式為手動和電動
DS/Z64H-16水封閘閥性能:
公稱壓力(MPa) |
||||||
殼體強度試驗 |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
密封試驗 |
1.5 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
上密封試驗 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
氣密封試驗 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
適用范圍 |
||||||
產品類型 |
適用溫度(℃) |
適用介質 |
||||
碳鋼型 |
≤425 |
水、蒸汽、油品、非腐蝕性氣體 |
||||
合金型 |
≤540 |
DS/Z64H-16水封閘閥制造標準:
設計與制造:GB12234
法蘭尺寸:GB9113 JB7490
壓力溫度:JB/T74 GB9131
結構長度:GB/T12221
對焊連接尺寸:-
檢驗與試驗:JB/T9092 GB13927

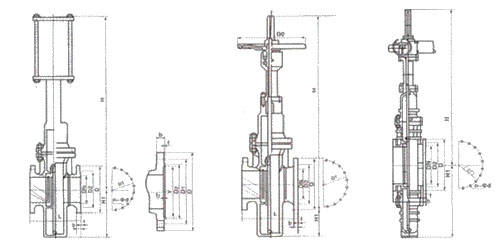

DS/Z64H-16水封閘閥結構:(圖)
DS/Z64H-16水封閘閥外觀尺寸:
公稱通徑 |
L |
α |
H |
DO |
PNl.6/MPa |
PN2.5/MPa |
||
D |
D1 |
D |
D1 |
|||||
50 |
250 |
37o30' |
334 |
250 |
58 |
50 |
64 |
4g |
65 |
270 |
37o30' |
439 |
250 |
75 |
65 |
82 |
67 |
80 |
280 |
37o30' |
495 |
300 |
91 |
79 |
95 |
77 |
100 |
300 |
37o30' |
575 |
350 |
11O |
97 |
117 |
101 |
125 |
325 |
37o30' |
587 |
350 |
136 |
121 |
144 |
126 |
150 |
350 |
37o30' |
607 |
350 |
163 |
146 |
172 |
158 |
200 |
400 |
37o30' |
740 |
400 |
223 |
202 |
223 |
202 |
250 |
450 |
37o30' |
863 |
400 |
278 |
254 |
278 |
254 |
300 |
500 |
37o30' |
990 |
400 |
330 |
305 |
330 |
305 |
350 |
550 |
37o30' |
1137 |
500 |
382 |
352 |
382 |
352 |
400 |
600 |
37o30' |
1523 |
500 |
432 |
399 |
432 |
39g |
450 |
650 |
37o30' |
1618 |
600 |
485 |
451 |
485 |
451 |
500 |
700 |
37o30' |
1657 |
600 |
535 |
501 |
535 |
499 |
600 |
800 |
37o30' |
1746 |
700 |
636 |
601 |
636 |
599 |
DS/Z64H-16水封閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
