GDF3204Y法蘭式硬碰硬旋球閥(C)型鑄鋼液控止回閥
能在正向壓力中可靠地關斷,在反向壓力或反向壓力遠大于正向壓力中同樣能可靠地關斷。在密封副的兩個密封面上可根據不同的硬度需要運用太空等離子噴涂、以太激光濺射、真空保護滲復堆焊等先進工藝形成馬氏體不銹鋼、奧氏體不銹鋼、硬質合金、金屬陶瓷、人造金剛石等梯度功能材料。能自動對正中心,并能自動越程補償磨損。關閉時充分利用旋球閥內介質的能量,自動加以極高密封比壓,使高硬密封副達到可靠的零泄漏。瞬間關閉、瞬間打開密封副間無摩擦。旋球閥其主體結構類似蝶閥,具有蝶閥的結構短、體積小的特點,因而可制造特大口徑、超大口徑的閥門。
GDF3204Y法蘭式硬碰硬旋球閥(C)型鑄鋼液控止回閥特點:
其即擁有球閥優越的密封、可調節、可使用在含細微顆粒的水管道,溫度高、壽命長的實用優勢,又具備蝶閥體積小、重量輕的結構優勢。其實質為蝶式結構偏心半球閥,其安裝優越于半球閥和固定球閥。密封原理結合了固定球閥的前端密封與偏心蝶閥的強制密封,從而實現了流體切斷。在水泵停止運轉,管道出水壓力高于進水壓力的情況下,正確使用旋球閥能夠有效的阻止回水倒流,這也是蝶閥和半球閥不具備的功能。旋球閥在正副兩個密封面上可根據不同的硬度需要運用超音速等離子噴涂、真空保護滲復堆等先進工藝形成馬氏體不銹鋼、奧氏不銹鋼、硬質合金等梯度功能材料。能自動對正中心(自適應),自動越程補償磨損,自動加以極高密封比壓,瞬間關閉、瞬間打開密封副間無摩擦,打開時閥芯投影不斷膨脹并前進,結構短、體積小可制造大口徑閥門、運輸、安裝、維護檢修方便、運行可靠等系列優點,成為閥門行業的次重大的技術 。
GDF3204Y法蘭式硬碰硬旋球閥(C)型鑄鋼液控止回閥性能:
代號 |
6 |
10 |
16 |
25 |
40 |
公稱壓力(Mpa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
GDF3204Y法蘭式硬碰硬旋球閥(C)型鑄鋼液控止回閥零部件材料表:
零部件名稱 |
材料名稱或代號 |
閥體 |
灰鑄鐵、球墨鑄鐵、WCB、碳鋼 |
閥板 |
WCB、Q235、不銹鋼 |
閥桿 |
不銹鋼 |
閥座 |
WCB、Q235、不銹鋼 |
GDF3204Y法蘭式硬碰硬旋球閥(C)型鑄鋼液控止回閥結構:(圖)

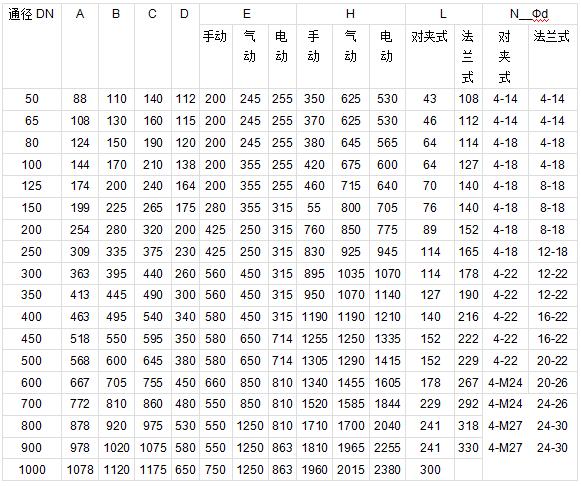

GDF3204Y法蘭式硬碰硬旋球閥(C)型鑄鋼液控止回閥外觀尺寸:
GDF3204Y法蘭式硬碰硬旋球閥(C)型鑄鋼液控止回閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
