Z941T、Z941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥
電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為黃銅(Z941T-10)、灰鑄鐵(Z941W-10)、鉻不銹鋼(Z941H-10)、球墨鑄鐵(Z914T-16Q Z941W-16Q),公稱壓力 PN10~PN63,閥體材料為鑄鐵的閘閥。
Z941T、Z941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥性能:
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
Z941T-10 |
10 |
1.0 |
≤200 |
水、蒸汽 |
Z941W-10 |
≤100 |
油品 |
||
Z941H-10 |
≤200 |
水、蒸汽 |
||
Z941T-16Q |
16 |
1.6 |
水、蒸汽 |
|
Z941W-16Q |
≤100 |
油品 |
Z941T、Z941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥零部件材料表:
型號 |
材料 |
|||
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
Z941T-10 |
灰鑄鐵 |
碳鋼 |
黃銅 |
油浸石棉填料 |
Z941W-10 |
灰鑄鐵 |
|||
Z941H-10 |
鉻不銹鋼 |
柔性石墨 |
||
Z941T-16Q |
球墨鑄鐵 |
碳素鋼或鉻不銹鋼 |
玩轉鑄鐵 |
石棉石墨 |
Z941W-16Q |

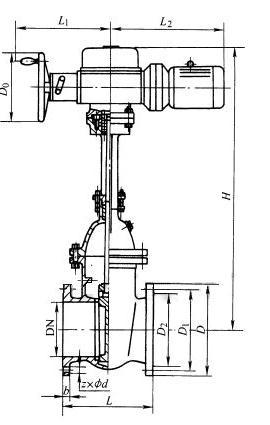

Z941T、Z941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥結構:(圖)
Z941T、Z941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥外觀尺寸:
DN |
L |
D |
D1 |
D2 |
B |
H |
L1 |
L2 |
z×Φd |
D0 |
重量/kg |
100 |
230 |
215 |
180 |
155 |
22 |
653 |
170 |
316 |
8×Φ18 |
200 |
80 |
125 |
255 |
245 |
210 |
185 |
24 |
750 |
170 |
324 |
8×Φ18 |
200 |
120 |
150 |
280 |
280 |
240 |
210 |
24 |
846 |
170 |
333 |
8×Φ23 |
200 |
140 |
200 |
330 |
335 |
295 |
265 |
26 |
940 |
170 |
333 |
8×Φ23 |
200 |
210 |
250 |
380 |
390 |
350 |
320 |
28 |
1070 |
325 |
460 |
12×Φ23 |
250 |
285 |
300 |
420 |
440 |
400 |
368 |
28 |
1210 |
325 |
460 |
12×Φ23 |
250 |
400 |
350 |
450 |
500 |
460 |
428 |
30 |
1310 |
325 |
460 |
16×Φ23 |
250 |
500 |
400 |
480 |
565 |
515 |
482 |
32 |
1790 |
408 |
530 |
16×Φ25 |
250 |
700 |
450 |
510 |
615 |
565 |
532 |
32 |
1930 |
408 |
530 |
20×Φ25 |
360 |
810 |
500 |
540 |
670 |
620 |
585 |
34 |
2103 |
394 |
647 |
20×Φ25 |
360 |
856 |
600 |
600 |
780 |
725 |
685 |
36 |
2141 |
394 |
647 |
20×Φ30 |
360 |
1130 |
Z941T、Z941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
