針型閥 角式針型閥

更新:2022/8/2 9:55:56??????點擊:
  • 品牌:???工開閥門
  • 型號:???J94W-40P-64P-160P-320P
  • 在線訂購
產品介紹

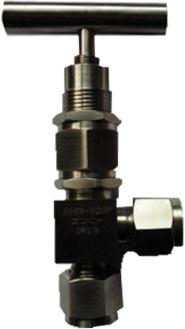

J94W-40P-64P-160P-320P卡套角式針型閥

是由卡套式連接,適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質,適用于-29℃~+440℃ -70℃~-240℃ ≤540℃ ≤570℃。比其他類型的閥門,不銹鋼高壓焊接針型閥具有更好的密封性能和耐受壓力的能力,一般用于較小流量,較高壓力的氣體或者液體介質的密封,最合適與與壓力表配合。

J94W-40P-64P-160P-320P卡套角式針型閥性能:

J94W-40P-64P-160P-320P卡套角式針型閥制造標準:

1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 卡套連接
3. 結構特征: 錐面或球面密封,直角式
4. 閥門檢驗與試驗標準: GB/T13927-1992
5. 公稱壓力: ≤10000Psi
6. 適用工作溫度: -40℃~+350℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑: DN6,DN10,DN15,DN20,DN25…

J94W-40P-64P-160P-320P卡套角式針型閥零部件材料表:

序號
NO.

零件名稱
Part name

材質
Material

1

連接螺母 Connector Nut

20# A105 SS304 SS304L SS316 SS316L

2

卡套 Ferrule & Ferrule Set

20# A105 SS304 SS304L SS316 SS316L

3

閥體 Body

20# A105 SS304 SS304L SS316 SS316L

4

填料墊 Packing Seat

PTFE 柔性石墨(Expanded Graphite)
金屬盤根(Matel and Graphite)

5

填料 Packing

PTFE 柔性石墨(Expanded Graphite)

6

填料壓蓋 Packing Gland

20# A105 SS304 SS304L SS316 SS316L

7

鎖緊螺母 Lock Nut

20# A105 SS304 SS304L SS316 SS316L

8

閥桿 Stem

20# A105 SS304 SS304L SS316 SS316L

9

手輪 Handle

20# A105 SS304 SS304L SS316 SS316L

10

帶帽螺母 Hooded Nut

20# A105 SS304 SS304L SS316 SS316L

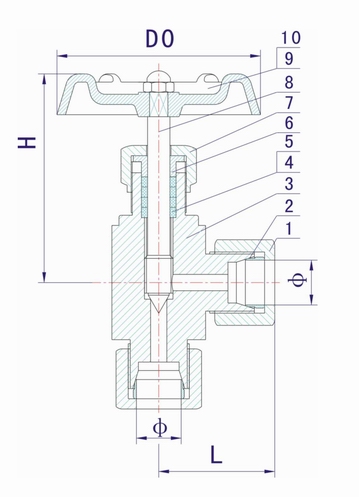

J94W-40P-64P-160P-320P卡套角式針型閥結構:(圖)


J94W-40P-64P-160P-320P卡套角式針型閥外觀尺寸:

型號

?

L

H

D0

J94W-40P-64P-160P-320P

?8

38

92

?70

J94W-40P-64P-160P-320P

?10

38

92

?70

J94W-40P-64P-160P-320P

?12

39

92

?70

J94W-40P-64P-160P-320P

?14

40

94

?70

J94W-40P-64P-160P-320P

?18

42

100

?80

J94W-40P-64P-160P-320P卡套角式針型閥維護保養:

1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。

2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。

3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。

4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。

5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。

6、應對閥門的密封性能進行試驗,確保其性能。

7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。

8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。

9、填料壓蓋不允許歪斜或無預緊間隙。

10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。

11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。

12、保溫夾套應無凹陷、裂紋。

13、運行中的閥門,避免對其敲打,或者支撐重物等。

其它需知,敬請來電13671965985咨詢,全天侯為您服務!

定貨需知:(備有表格請?zhí)峁┼]箱)

1. 訂貨前請仔細了解產品手冊。

2. 清楚標明產品名稱,型號,材質。

3. 標明現場工況:介質,溫度,環境要求。

4. 產品連接方式,啟閉操作方式。

5. 定制數量,恰談時確定的樣圖(L/H)。

6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
