電動調節百葉閥特點: 該閥是具有自動調節特性的閥門,由閥體、百葉板、閥軸、連桿機構、驅動裝置等主要部件組成,閥門主體為焊接結構,門板是由幾個繞各自旋轉軸動作的百葉板組成,軸端采用柔性石墨編織填料密封,具有耐高溫、自潤滑等特點。閥門工作原理是驅動裝置輸出力矩通過連桿機構傳給各閥軸,由各閥軸的轉動帶動各自的百葉板旋轉,,用以改變管道內截面積,以達到大面積截?cái)嘟橘|(zhì)、降低介質壓力或調節介質流量的作用,調節角度為0-90°。
它具有結構簡單、流阻小、重量輕、轉動靈活、使用壽命長、操作維護方便等優點
電動調節百葉閥性能:
公稱壓力PN(MPa) |
0.005MPa |
適用溫度℃ |
-30~350℃ |
適用介質 |
粉塵、含塵氣體 |
泄漏量 |
≤3% |
閥門啟閉時間 |
≈25秒 second |
輸入信號(直流) |
Ⅱ型0~10MA;Ⅲ型4~20MA |
輸入通道 |
3個 |
輸入電阻 |
Ⅱ型220Ω;Ⅲ型250Ω |
電源電壓 |
220V+20V/-20V;50HZ |
介質流速 |
≤25m/s |
電動調節百葉閥零部件材料表:
名稱 |
閥體 |
百葉板 |
連桿 |
材料 |
碳鋼 |
碳鋼 |
碳鋼 |
名稱 |
閥體 |
百葉板 |
連桿 |

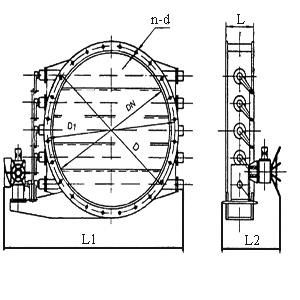

電動調節百葉閥結構:(圖)
電動調節百葉閥外觀尺寸:
D1 |
D |
L |
L1 |
H1 |
H |
b |
Z-Φd |
軸數 |
執行器 |
Wt/kg |
500 |
555 |
600 |
220 |
300 |
900 |
1270 |
8 |
20-18 |
3 |
DKJ-310 |
600 |
655 |
700 |
220 |
300 |
950 |
1370 |
10 |
20-18 |
3 |
DKJ-310 |
700 |
755 |
800 |
240 |
300 |
1000 |
1470 |
10 |
20-18 |
3 |
DKJ-310 |
800 |
870 |
930 |
240 |
365 |
1120 |
1640 |
10 |
24-23 |
3 |
DKJ-410 |
900 |
970 |
1030 |
260 |
365 |
1170 |
1740 |
12 |
24-23 |
3 |
DKJ-410 |
1000 |
1070 |
1130 |
260 |
365 |
1220 |
1840 |
12 |
28-23 |
3 |
DKJ-410 |
1120 |
1190 |
1250 |
280 |
420 |
1430 |
2110 |
12 |
28-23 |
3 |
DKJ-510 |
1250 |
1320 |
1380 |
280 |
420 |
1495 |
2240 |
14 |
32-23 |
4 |
DKJ-510 |
1400 |
1470 |
1530 |
300 |
420 |
1570 |
2390 |
14 |
36-23 |
4 |
DKJ-510 |
1600 |
1670 |
1730 |
320 |
450 |
1745 |
2660 |
14 |
40-23 |
4 |
DKJ-610A |
1800 |
1870 |
1930 |
340 |
450 |
1845 |
2860 |
16 |
44-23 |
4 |
DKJ-610A |
2000 |
2070 |
2130 |
360 |
450 |
1945 |
3060 |
16 |
48-23 |
4 |
DKJ-610A |
2240 |
2310 |
2370 |
380 |
480 |
2095 |
3330 |
18 |
48-23 |
4 |
DKJ-610 |
2500 |
2570 |
2630 |
420 |
480 |
2225 |
3590 |
18 |
52-23 |
5 |
DKJ-610 |
2800 |
2870 |
2930 |
440 |
480 |
2375 |
3890 |
18 |
60-23 |
5 |
DKJ-610 |
3000 |
3070 |
3130 |
460 |
480 |
2475 |
4090 |
18 |
60-23 |
5 |
DKJ-610 |
電動調節百葉閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
電動調節百葉閥定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
