J41H-600LB美標截止閥
公稱壓力PN150LB-600LB,工作溫度-29~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。
J41H-600LB美標截止閥特點:
1、 啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
2、 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修,能有效減少裝置停車,降低成本。
3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
4、 低扭矩設計。特殊結構設計的閥桿,只需配一個小手把閥門就能輕松啟閉。
5、 楔形密封結構。閥門是靠閥桿提供的機械力,將球楔壓到閥座上而密封,使閥門的密封性不受管線壓差變化的影響,在各種工況下密封性能都有可靠保證。
6、 密封面的自清潔結構。當球體傾離閥座時,管線中的流體沿球體密封面成360°均勻通過,不僅消除了高速流體對閥座局部的沖刷,也沖走了密封面上的聚積物,達到自清潔的目的。
J41H-600LB美標截止閥性能:
公稱壓力 |
強度試驗 |
水密封試驗 |
氣密封試驗 |
|||
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5~0.7 |
60~100 |
300 |
7.8 |
1125 |
5.6 |
815 |
||
600 |
15.3 |
2225 |
11.2 |
1630 |
||
900 |
23.1 |
3350 |
16.8 |
2440 |
||
1500 |
38.4 |
5575 |
28.1 |
4080 |
||
2500 |
64.6 |
9367 |
47.1 |
6873 |
J41H-600LB美標截止閥零部件材料表:
體、蓋、瓣 |
閥桿 |
密封面 |
墊片(環) |
填料 |
工作溫度(℃) |
適用介質 |
WCB |
2Cr13 |
13Cr 本體材料 尼龍 |
增強柔性石墨 13Cr/柔性石墨 F304 F316 F304L F316L |
柔性石墨 增強柔性石墨 |
425 |
水、蒸汽、油品 |
WC1 |
38CrMoAl 25Cr2Mov |
450 |
||||
WC6 |
540 |
|||||
WC9 |
570 |
|||||
C5 C12 |
540 |
|||||
CF8 |
F304 |
600 |
硝酸、醋酸、尿素 |

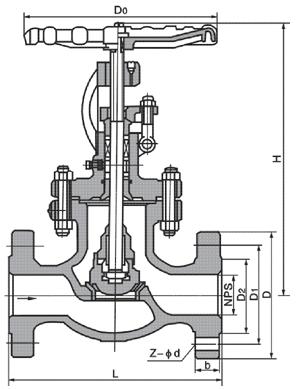

J41H-600LB美標截止閥結構:(圖)
J41H-600LB美標截止閥外觀尺寸:
DN |
600Lb凸面法蘭(RF) 主要尺寸Dimensions(mm) |
重量 |
||||||||
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
15 |
1/2 |
165 |
95 |
66.5 |
35 |
14.5 |
4-16 |
285 |
100 |
7.8 |
20 |
3/4 |
190 |
117 |
82.5 |
43 |
16 |
4-19 |
285 |
125 |
12.5 |
25 |
1 |
216 |
124 |
89 |
51 |
17.5 |
4-19 |
313 |
160 |
17.5 |
32 |
11/4 |
229 |
133 |
98.5 |
63 |
21 |
4-19 |
328 |
160 |
23.5 |
40 |
11/2 |
241 |
156 |
114.3 |
73 |
22.5 |
4-22.5 |
365 |
180 |
38.5 |
50 |
2 |
292 |
165 |
127 |
92 |
33 |
8-19 |
444 |
200 |
35 |
65 |
21/2 |
330 |
190 |
149.4 |
105 |
36 |
8-22.5 |
483 |
250 |
50 |
80 |
3 |
356 |
210 |
168.1 |
127 |
39 |
8-22.5 |
533 |
250 |
60 |
100 |
4 |
432 |
273 |
216 |
157 |
45 |
8-25.4 |
622 |
350 |
110 |
125 |
5 |
508 |
330 |
266.7 |
186 |
52 |
8-28.5 |
750 |
350 |
200 |
150 |
6 |
559 |
356 |
292.1 |
216 |
55 |
12-28.5 |
800 |
450 |
230 |
200 |
8 |
660 |
419 |
349.3 |
270 |
63 |
12-32 |
927 |
500 |
410 |
250 |
10 |
787 |
508 |
431.8 |
324 |
71 |
16-35 |
1257 |
600 |
625 |
300 |
12 |
838 |
559 |
489 |
381 |
74 |
20-35 |
1468 |
680 |
860 |
J41H-600LB美標截止閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
