SCAR污水復合式排氣閥
用于管路上的高點或有閉氣的地方,排除管內的氣體來疏通管道,達到正常工作,如不裝排氣閥,管內流動的液體產生動熱引起氣體,形成短路,使管道出水容量達不到要求,其次,管道運轉時出現停電、停泵管道會出現負壓力,而會引起管道振動或破裂,排(吸)氣閥就迅速把空氣吸入管內,防止管道振動或破裂。本閥裝設于泵埔出口處或送配水管線中,用以大量排除管道中的集結之空氣,以增進水管及抽水機使用效率,且與管內一旦出現負壓時,此閥能迅速吸入空氣,以保管線因負壓所產生損壞。
當管內開始注水時,塞頭停留在開啟位置,進行大量排氣,當空氣排完時,閥內積水浮球被浮起,傳動塞頭至關閉位置,停止大量排氣;當管內水正常輸送時,如有少量空氣聚集在閥內到相當程度,閥內水位下降,浮球隨之下降,此時空氣則由小孔排出。當抽水機停止,管內水流空時,或遇管內產生負壓時,此時塞頭開啟,吸入空氣確保管線安全。
SCAR污水復合式排氣閥特點:
1、能夠排除管道中的氣體,減少阻力,節約能源。
2、當管道負壓時,能快速自動吸氣,防止管道破裂。
3、浮球為不銹鋼,使用壽命長,安全可靠
SCAR污水復合式排氣閥性能:
公稱壓力 |
1.0Mpa |
適用溫度 |
0~80℃ |
公稱通徑 |
DN25~200mm |
法蘭標準 |
GB/T 17241.6 |
適用介質 |
水、污水 |
試驗標準 |
GB/T 13927 |
SCAR污水復合式排氣閥零部件材料表:
零件名稱 |
材質 |
閥體、閥蓋 |
灰鑄鐵、球墨鑄鐵、不銹鋼 |
閥瓣 |
碳鋼、不銹鋼 |
閥桿 |
鋁青銅、鉻不銹鋼 |
浮球 |
不銹鋼 |

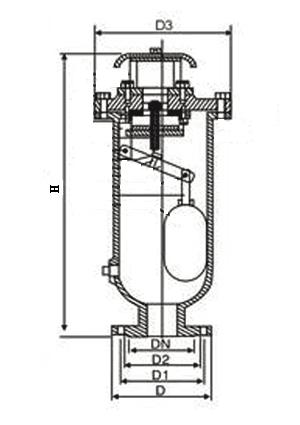

SCAR污水復合式排氣閥:(圖)
SCAR污水復合式排氣閥外觀尺寸:
公稱口徑 |
D |
D1 |
D2 |
H |
Z-фd |
DN |
|||||
50 |
160 |
125 |
205 |
495 |
4-18 |
80 |
195 |
160 |
270 |
600 |
4-18 |
100 |
215 |
180 |
285 |
760 |
8-18 |
150 |
280 |
240 |
340 |
860 |
8-22 |
200 |
335 |
295 |
400 |
1010 |
8-22 |
250 |
390 |
350 |
465 |
1210 |
12-22 |
SCAR污水復合式排氣閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境]要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
