截止閥 美標低溫截止閥
更新：2022/7/26 9:37:58??????點擊：
- 品牌：???工開閥門
- 型號：???DJ41Y
產品介紹
DJ41Y美標低溫截止閥
適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。
DJ41Y美標低溫截止閥特點：
1、產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。
2、閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
3、閥瓣和閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成。
4、閥蓋填料函深度合理，填料加緩蝕劑，密封可靠，開關平穩。
5、閥門具有上密封結構，保證閥門開啟運行時不經閥桿外漏。
DJ41Y美標低溫截止閥性能：
|
型號 |
公稱壓力 PN |
常溫試驗壓力 |
低溫密封試驗壓力（MPa） |
工作溫度及適用介質 |
||||
|
殼體 |
密封 |
上密封 |
||||||
|
DJ44Y-150（Lb） |
150 |
3.0 |
0.6 |
2.2 |
0.6 |
-46℃，氨、液氮、丙烷 |
-101℃乙烯、而氧化碳 |
-196℃甲烷、液化天然氣 |
|
DJ44Y-300（Lb） |
300 |
7.5 |
0.6 |
5.5 |
0.6 |
|||
|
DJ44Y-600（Lb） |
600 |
15.0 |
0.6 |
11.0 |
0.6 |
|||
DJ41Y美標低溫截止閥制造標準：
|
項目 |
結構長度 |
法蘭標準 |
|
標準 |
ANSI B16.10 |
ANSI B16.5 |
DJ41Y美標低溫截止閥零部件材料表：
|
零件名稱 |
閥體、閥蓋 |
閥桿、閥瓣 |
填料 |
支架 |
|
材料 |
A352-LCB、 |
A182-F304 |
聚四氟乙烯 |
A216-WCB |

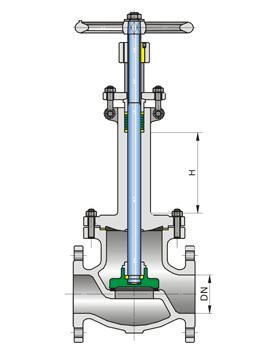

DJ41Y美標低溫截止閥結構：（圖）
DJ41Y美標低溫截止閥外觀尺寸：
|
公稱壓力（Class） |
公稱通徑 NPS |
L |
H |
|||
|
in |
mm |
-46℃ |
-101℃ |
-196℃ |
||
|
DJ41Y-150Lb |
||||||
|
150 |
2 |
50 |
203 |
110 |
130 |
170 |
|
3 |
80 |
241 |
120 |
150 |
190 |
|
|
4 |
100 |
292 |
130 |
160 |
200 |
|
|
5 |
125 |
356 |
130 |
160 |
200 |
|
|
6 |
150 |
406 |
140 |
170 |
220 |
|
|
8 |
200 |
495 |
140 |
170 |
220 |
|
|
DJ41Y-300Lb |
||||||
|
300 |
2 |
50 |
267 |
414 |
130 |
170 |
|
3 |
80 |
292 |
466 |
150 |
190 |
|
|
4 |
100 |
318 |
466 |
160 |
200 |
|
|
6 |
150 |
356 |
528 |
170 |
220 |
|
|
8 |
200 |
445 |
678 |
170 |
220 |
|
|
DJ41Y-600Lb |
||||||
|
600 |
2 |
50 |
292 |
110 |
130 |
170 |
|
3 |
80 |
356 |
120 |
150 |
190 |
|
|
4 |
100 |
432 |
130 |
160 |
200 |
|
|
5 |
125 |
508 |
130 |
160 |
200 |
|
|
6 |
150 |
559 |
140 |
170 |
220 |
|
|
8 |
200 |
660 |
140 |
170 |
220 |
|
DJ41Y美標低溫截止閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
