蝶閥 硬密封電動蝶閥
更新：2022/9/7 15:30:39??????點擊：
- 品牌：???工開閥門
- 型號：???D963H
產品介紹
D963H、D963Y三偏心焊接硬密封電動蝶閥：
采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被用于介質溫度≤400℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。
D963H、D963Y三偏心焊接硬密封電動蝶閥特點：
1、三向偏心的獨特設計使密封面之間無摩擦傳動，延長了閥門使用壽命。
2、由扭矩產生彈性密封。
3、巧妙的楔形設計使閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。
4、體積小、重量輕、操作輕巧、便于安裝、連接可靠。
5、可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。
6、更換零件材質可適用于各種介質，并可進行襯里防腐(襯F46、GXPP、PO等)。
D963H、D963Y三偏心焊接硬密封電動蝶閥性能：
|
工作壓力(MPa) |
0.6~10.0 (PN6-PN100) |
|
|
適用溫度(℃) |
≤400℃ |
|
|
適用介質 |
水、油、氣、醋酸類、硝酸類等其他介質 |
|
|
材料 |
閥體 |
WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel |
|
蝶板 |
WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel |
|
|
閥桿 |
2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel |
|
|
密封面 |
SS+柔性石墨 不銹鋼司太立合金 碳化鎢 鎳合金 Monel |
|
|
填料 |
柔性石墨 PTFE |
|
D963H、D963Y三偏心焊接硬密封電動蝶閥制造標準：
設計規范： GB/T 12238 API609
結構長度： GB/T 12221 API609 ASME B16.10
法蘭連接： GB/T 9113 API609 ASME B16.5 ISO5752
試驗與檢驗：GB/T 13927 API598

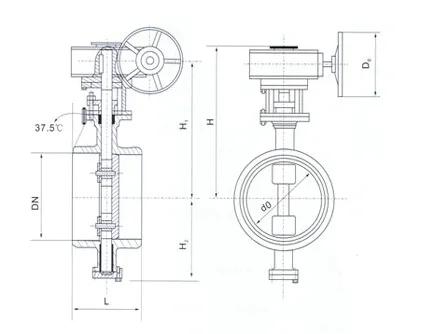

D963H、D963Y三偏心焊接硬密封電動蝶閥結構：（圖）
D963H、D963Y三偏心焊接硬密封電動蝶閥外觀尺寸：
|
DN |
L |
A2 |
B2 |
E2 |
F2 |
|
80 |
180 |
203 |
125 |
475 |
505 |
|
100 |
190 |
208 |
130 |
475 |
505 |
|
125 |
200 |
218 |
140 |
475 |
505 |
|
150 |
210 |
285 |
155 |
475 |
505 |
|
200 |
230 |
320 |
180 |
475 |
505 |
|
250 |
250 |
349 |
220 |
475 |
505 |
|
300 |
270 |
398 |
250 |
475 |
505 |
|
350 |
290 |
417 |
275 |
475 |
505 |
|
400 |
310 |
455 |
315 |
475 |
505 |
|
450 |
330 |
480 |
340 |
475 |
505 |
|
500 |
350 |
512 |
375 |
566 |
505 |
|
600 |
390 |
562 |
425 |
566 |
545 |
|
700 |
430 |
636 |
490 |
615 |
545 |
|
800 |
470 |
706 |
550 |
615 |
545 |
|
900 |
510 |
756 |
600 |
825 |
520 |
|
1000 |
550 |
816 |
650 |
820 |
545 |
|
1200 |
630 |
944 |
775 |
945 |
545 |
|
1400 |
710 |
1084 |
895 |
945 |
545 |
|
1600 |
790 |
1204 |
1025 |
1140 |
545 |
|
1800 |
870 |
1395 |
1095 |
1337 |
545 |
|
2000 |
950 |
1449 |
1195 |
1337 |
545 |
|
2200 |
1000 |
1569 |
1325 |
1337 |
545 |
|
2400 |
1100 |
1704 |
1445 |
1377 |
715 |
|
2600 |
1190 |
1824 |
1565 |
1443 |
715 |
|
2800 |
1270 |
1944 |
1685 |
1443 |
845 |
|
3000 |
1350 |
2074 |
1815 |
1443 |
845 |
D963H、D963Y三偏心焊接硬密封電動蝶閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
