產品介紹
CS19H/W型圓盤式蒸汽疏水閥
內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使CS19H/W型圓盤式蒸汽疏水閥閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。
CS19H/W型圓盤式蒸汽疏水閥特點：
1.體積小，重量輕，不受安裝位置的限制。
2.全部材質均為不銹鋼件，經久耐用，耐腐蝕。
3.在室外不怕冷凍，能耐水擊，耐過熱。
4.過冷度為8 ℃ ，漏汽率小于實際排量 3% ，背壓 50% 。
5.結構簡單，安裝維修方便。
CS19H/W型圓盤式蒸汽疏水閥性能：
|
產品型號 |
主要參數 |
|||
|
閥體材料 |
壓力( MPa ) |
允許溫度(度) |
適用介質 |
|
|
CS19-16,CS49-16 |
碳鋼 |
1.6 |
200 |
蒸汽，凝結水 |
|
CS19 -16C ,CS19H-25 ,CS49H -16C CS49H-25 CS69H -16C ,CS69H-25 |
碳鋼 |
1.6-2.5 |
425 |
蒸汽，凝結水 |
|
CS19H-40,CS49H-40 ,CS69H-40 |
碳鋼 |
4.0 |
425 |
蒸汽，凝結水 |
CS19H/W型圓盤式蒸汽疏水閥零部件材料表：
|
部件名稱 |
CS19W-16-40C |
CS49W-16-40C |
|
閥體 |
3Cr13 |
3Cr13 |
|
閥蓋、螺塞 |
2Cr13 |
2Cr13 |
|
閥片 |
3Cr13 |
3Cr13 |
|
過濾網 |
304 |
304 |

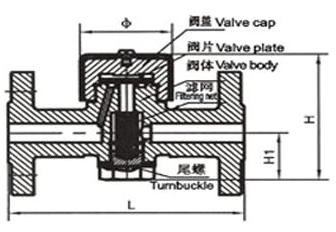

CS19H/W型圓盤式蒸汽疏水閥：（圖）

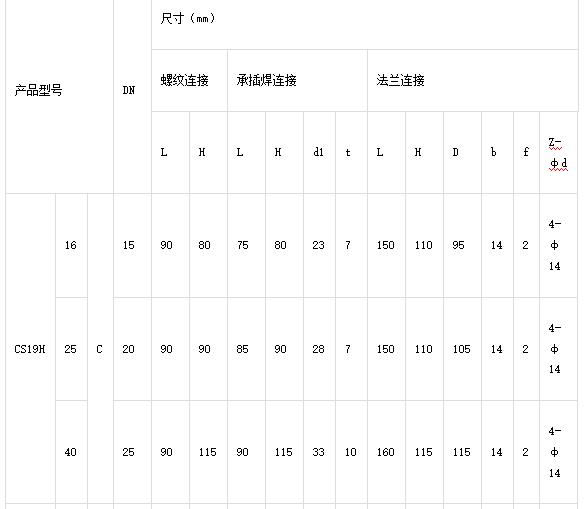

CS19H/W型圓盤式蒸汽疏水閥外觀尺寸：
CS19H/W型圓盤式蒸汽疏水閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境]要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
