J21B外螺紋氨用截止閥
具有密封性能穩定、使用安全可靠、耐腐蝕性強、無介質內、外漏以及操作輕便等特點,成功解決了化工管道用普通閥門耐腐蝕性能差、殼體易穿孔以及密封性能差、易泄露的難題,特別適用于化工行業氨氣,燃氣管道的傳送,并滿足長期可靠使用的要求,其密封性、可維修性、安全性等。
J21B外螺紋氨用截止閥特點:
1、針對普通閥門耐腐蝕性能差、殼體易穿孔的缺點,根據介質具體特性,氨氣專用閥在閥體材料上選用耐腐蝕鋼(低溫碳素鋼添加耐蝕合金元素),可耐氨氣、液氨腐蝕,低溫可至-40℃,最大限度保證工況條件使用要求。
2、氨用截止閥密封副配對結構型式采用球、平面型,密封自動補償,達到雙重保險的效果,密封性能穩定,無粘著磨損,有效地解決了化工管道用普通閥門密封性能差、易泄露的難題。
3、產品中法蘭采用凹凸密封結構,即使在管道壓力波動的情況下,保證中法蘭密封絕對可靠。
4、上密封裝置中采用多級聚四氟乙烯密封材料,形成組合密封,確保閥門在使用期限內填料函無介質泄露,消除了普通閥門填料函密封薄弱、介質易外漏,甚至造成事故的可能。
J21B外螺紋氨用截止閥性能:
公稱壓力 |
試驗壓力 |
適用介質 |
適用溫度(℃) |
|
2.5 |
3.8 |
氨氣、 |
巴氏合金 |
四氟 |
J21B外螺紋氨用截止閥零部件材料表:
零件名稱 |
閥體、閥蓋 |
密封圈 |
填料 |
填料壓蓋 |
閥桿 |
墊片 |
J11B-25Z |
灰鑄鐵 |
巴氏合金 |
聚四氟乙烯 |
碳 鋼 |
聚四氟乙烯 |
|
J11F-25Z |
灰鑄鐵 |
聚四氟乙稀 |

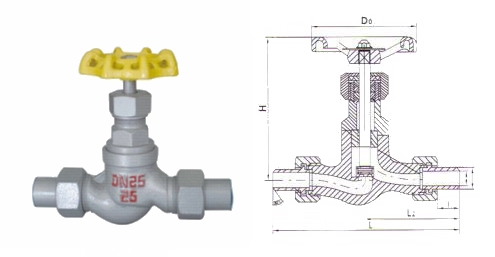

J21B外螺紋氨用截止閥結構:(圖)
J21B外螺紋氨用截止閥外觀尺寸:
名 稱 |
總長(L) |
閥體長(L) |
全開(H) |
全關(H1) |
手輪直徑(D0) |
連接方式 |
DN10 |
63 |
- |
- |
110 |
80 |
3/3"管柱螺紋 |
DN15 |
73 |
50 |
165 |
138 |
100 |
1/2"管柱螺紋 |
DN20 |
86 |
55 |
170 |
142 |
100 |
3/4"管柱螺紋 |
DN25 |
- |
58 |
|
160 |
120 |
1"管柱螺紋 |
DN32 |
- |
77 |
|
185 |
140 |
11/4"管柱螺紋 |
J21B外螺紋氨用截止閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
