PZL73H,PZL73X鏈輪刀型閘閥
其應用范圍非常廣泛,從礦山、電廠的選煤、排矸、排渣,到城市的污水處理;從水泥、造紙廠的漿液輸送,到食品、衛生、醫藥等專業管道。超薄設計的刀型閘閥以其體積小、重量輕、阻流小、不積渣,易安裝,易拆卸的優點徹底解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等閥門的阻流大,占空間,易積渣,不易安裝和維修等疑難問題。因而大量的通用切斷類閥和調節型閥門被刀型閘閥取代。
PZL73H,PZL73X鏈輪刀型閘閥性能:
公稱壓力:0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公稱通徑:DN50mm~DN2000mm NPS 2"~80"
適用溫度:-38℃~1100℃(具體溫度范圍視密封副材質和介質性質而定)
連接法蘭:ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料:C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式:硬密封、軟密封
泄 漏 量:硬密封:D級(液體0.1×DNmm3/s);軟密封:A級(零泄漏)
配套附件:安裝法蘭
PZL73H,PZL73X鏈輪刀型閘閥零部件材料表:
閥體、上蓋 |
碳鋼、不銹鋼 |
閥板 |
不銹鋼 |
閥桿 |
不銹鋼 |
密封圈 |
橡膠、四氟、不銹鋼、硬質合金 |

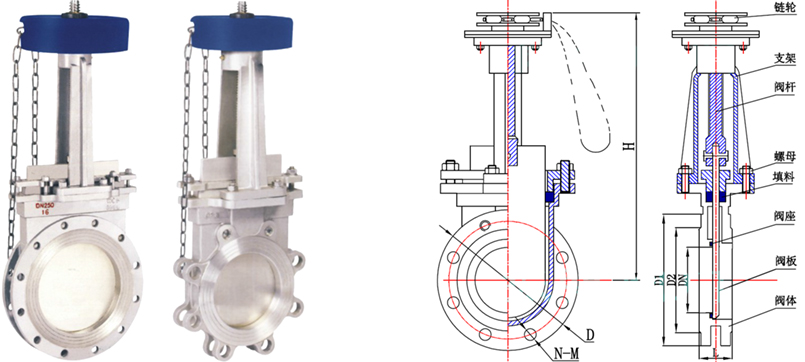

PZL73H,PZL73X鏈輪刀型閘閥結構:(圖)
PZL73H,PZL73X鏈輪刀型閘閥外觀尺寸:
主要外形及連接尺寸 |
單位Unit:mm |
||||||||||
PN |
DN |
L |
D |
H |
N-M |
PN |
DN |
L |
D |
H |
N-M |
0.6 |
50 |
48 |
160 |
285 |
4-16 |
1.0 |
50 |
48 |
160 |
285 |
4-16 |
65 |
48 |
180 |
298 |
4-16 |
65 |
48 |
185 |
298 |
4-16 |
||
80 |
50 |
195 |
315 |
4-16 |
80 |
50 |
200 |
315 |
8-16 |
||
100 |
50 |
215 |
365 |
8-16 |
100 |
50 |
220 |
365 |
8-16 |
||
125 |
57 |
245 |
400 |
8-16 |
125 |
57 |
250 |
400 |
8-16 |
||
150 |
57 |
280 |
475 |
8-20 |
150 |
57 |
285 |
475 |
8-20 |
||
200 |
70 |
335 |
540 |
8-20 |
200 |
70 |
340 |
540 |
12-20 |
||
250 |
70 |
390 |
630 |
12-20 |
250 |
70 |
405 |
630 |
12-22 |
||
300 |
76 |
440 |
780 |
12-20 |
300 |
76 |
460 |
780 |
12-22 |
||
350 |
76 |
500 |
885 |
16-20 |
350 |
76 |
520 |
885 |
16-22 |
||
400 |
89 |
565 |
990 |
16-22 |
400 |
89 |
580 |
990 |
16-27 |
||
450 |
89 |
615 |
1100 |
20-22 |
450 |
89 |
640 |
1100 |
20-27 |
||
500 |
114 |
670 |
1200 |
20-22 |
500 |
114 |
715 |
1200 |
20-30 |
||
600 |
114 |
780 |
1450 |
20-27 |
600 |
114 |
840 |
1450 |
20-36 |
||
700 |
130 |
895 |
1700 |
24-27 |
700 |
130 |
910 |
1700 |
24-36 |
||
800 |
130 |
1010 |
2000 |
24-30 |
800 |
130 |
1025 |
2000 |
24-36 |
||
900 |
140 |
1110 |
2300 |
28-30 |
900 |
140 |
1125 |
2300 |
28-36 |
||
1000 |
216 |
1220 |
2500 |
28-30 |
1000 |
216 |
1255 |
2500 |
28-42 |
||
1200 |
254 |
1450 |
2800 |
32-36 |
1200 |
254 |
1485 |
2800 |
32-48 |
PZL73H,PZL73X鏈輪刀型閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
