D363H焊接式金屬硬密封蝶閥
適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。
D363H焊接式金屬硬密封蝶閥特點:
1、結構緊湊、體積小、重量輕、操作靈活、使用方便;
2、采用三維偏心彈性或多層次硬密封結構,其密封性能可靠達到零泄漏;
3、此閥無法蘭,對管道和保溫包扎帶來很大方便和美觀;
4、具有耐高溫、高壓、耐腐蝕、耐磨損等特點。
5、傳動型式:蝸輪傳動、氣動傳動、電動傳動。
D363H焊接式金屬硬密封蝶閥制造標準:
焊接尺寸 |
GB1224;ANSI B16.25;DIN2559 |
結構長度 |
GB/T12221-1989;API609 |
壓力試驗 |
GB/T13927-1992;API598 |
D363H焊接式金屬硬密封蝶閥技術參數:
公稱通徑DN(mm) |
DN(100~1200)mm、in4-48 |
公稱壓力PN(MPa) |
強度試驗(1.5×PN)密封試驗(1.1×PN) |
適用溫度 |
碳鋼:-29℃~425℃,不銹鋼:-40℃~600℃ |
適用介質 |
水、熱水、蒸汽、油品 |
焊接標準 |
GB12224、ANSI B16.25、DIN2559 |
壓力等級 |
ANSI 150LB磅級/PN25 |
驅動形式 |
蝸輪傳動、氣動、電動 |
D363H焊接式金屬硬密封蝶閥零部件材料表:
閥體 |
碳鋼、不銹鋼、鉻鉬鋼 |
蝶板 |
碳鋼、合金鋼、鉻鉬鋼 |
閥座 |
不銹鋼、鈷基硬質合金 |
軸套 |
不銹鋼 |
閥桿 |
不銹鋼、特殊材料 |
填料 |
柔性石墨 |

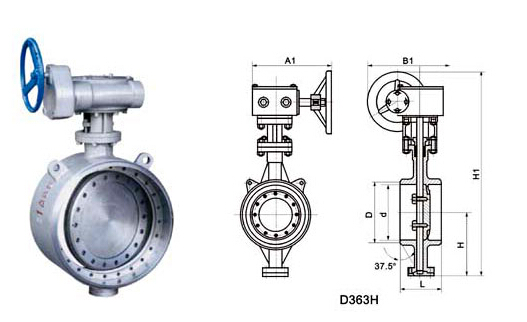

D363H焊接式金屬硬密封蝶閥結構:(圖)
D363H焊接式金屬硬密封蝶閥外觀尺寸:
公稱壓力 |
PN1.6 |
||||||||
公稱通徑 |
外形尺寸(參考值) |
重量 |
|||||||
毫米 |
英寸 |
L |
D |
d |
H |
H1 |
A1 |
B1 |
|
80 |
3 |
180 |
90 |
78 |
90 |
356 |
180 |
200 |
27 |
100 |
4 |
190 |
110 |
96 |
100 |
375 |
180 |
200 |
34 |
125 |
5 |
200 |
135 |
121 |
113 |
401 |
180 |
200 |
41 |
150 |
6 |
210 |
161 |
146 |
130 |
450 |
270 |
280 |
43 |
200 |
8 |
230 |
222 |
202 |
205 |
545 |
400 |
425 |
81 |
250 |
10 |
250 |
278 |
254 |
235 |
630 |
400 |
425 |
102 |
300 |
12 |
270 |
330 |
303 |
275 |
715 |
450 |
560 |
132 |
350 |
14 |
290 |
382 |
351 |
309 |
817 |
450 |
560 |
164 |
400 |
16 |
310 |
432 |
398 |
346 |
923 |
535 |
580 |
193 |
450 |
18 |
330 |
484 |
450 |
932 |
1059 |
535 |
580 |
238 |
500 |
20 |
350 |
535 |
501 |
427 |
1126 |
535 |
580 |
302 |
600 |
24 |
390 |
636 |
602 |
509 |
1369 |
570 |
660 |
457 |
700 |
28 |
430 |
726 |
692 |
572 |
1492 |
750 |
550 |
810 |
800 |
32 |
470 |
826 |
792 |
638 |
1622 |
750 |
550 |
1093 |
900 |
36 |
510 |
926 |
892 |
700 |
1924 |
750 |
550 |
1410 |
1000 |
40 |
550 |
1028 |
992 |
765 |
2054 |
900 |
750 |
1870 |
1200 |
48 |
630 |
1228 |
1192 |
860 |
2259 |
1000 |
925 |
2082 |
1400 |
56 |
710 |
1428 |
1392 |
986 |
2610 |
1000 |
925 |
2850 |
1600 |
64 |
790 |
1628 |
1592 |
1106 |
2856 |
1000 |
925 |
4235 |
1800 |
72 |
870 |
1828 |
1792 |
1226 |
3121 |
1100 |
980 |
5346 |
2000 |
80 |
950 |
2028 |
1992 |
1345 |
3385 |
1100 |
980 |
7328 |
D363H焊接式金屬硬密封蝶閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
