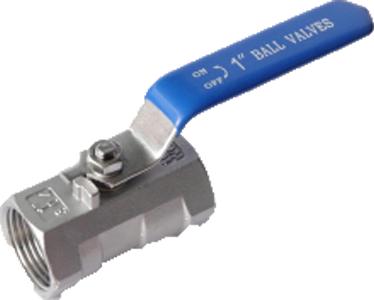

Q11F絲口球閥
適用于PN1.0~6.4MPa,工作溫度-29~180℃(密封圈為增強聚四氟乙烯)或-29~300℃(密封圈為對位聚苯)的各種管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
Q11F絲口球閥特點:
閥體鑄造采用臺灣引進的先進工藝,結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕松。 閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置??稍O(shè)置90°開關定位機構,根據需要加鎖以防止誤操作,驅動方式:手動、電動、氣動。
Q11F絲口球閥性能:
公稱壓力 |
適用介質 |
適用穩定范圍 |
螺紋類型 |
1.6-6.4MPa |
水、油、氣及某些腐蝕性液體(W。O。G) |
-20~232℃~350℃ |
G。NPT。BSPT。BSP。DI259/2999 |
Q11F絲口球閥零部件材料表:
NO |
零件名稱 |
PART NAME |
材料(MATERIAL) |
1 |
閥體 |
Body |
CF8M CF8 WCB |
2 |
閥蓋 |
Cap |
CF8M CF8 WCB |
3 |
閥座 |
Seat |
RPTFE |
4 |
球 |
Ball |
SS304 SS316 |
5 |
密封墊 |
Seal Gasket |
PTFE |
6 |
閥桿密封 |
Stem Seal |
PTFE |
7 |
閥桿 |
Stem |
SS316 |
8 |
閥桿填料 |
Stem Packing |
PTFE |
9 |
填料壓蓋 |
Packing gland |
SS304 |
10 |
彈性墊圈 |
Spring washer |
SS301 |
11 |
手柄 |
Handle |
SS304 |
12 |
螺母 |
Stem Nut |
SS304 |

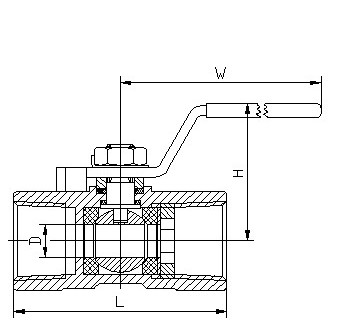

Q11F絲口球閥結構:(圖)
Q11F絲口球閥外觀尺寸:
公稱通徑 |
結構長度 |
外形尺寸 |
參考重量 |
|||
毫米 |
英寸 |
L |
d |
H |
W |
(kg) |
6 |
1/4"" |
40 |
4.2 |
22 |
80 |
0.10 |
10 |
3/8"" |
45 |
6 |
26 |
80 |
0.115 |
15 |
1/2"" |
57 |
8 |
31 |
88 |
0.175 |
20 |
3/4"" |
60 |
12 |
34 |
88 |
0.250 |
25 |
1"" |
72 |
15 |
38 |
105 |
0.400 |
32 |
1-1/4"" |
79 |
19 |
43 |
105 |
0.600 |
40 |
1-1/2"" |
85 |
24 |
50 |
124 |
0.850 |
50 |
2"" |
101 |
32 |
57 |
124 |
0.900 |
Q11F絲口球閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
