BJ45W-Y型夾套保溫截止閥
保溫夾套焊裝于閥門的兩法蘭之間,閥門的側面、底部設置有保溫夾套的兩個連接口。直流保溫截止閥特別適用于化工、化肥行業的管路上,夾套內涵入蒸汽能防止介質結晶。廣泛應用于石油、化工、冶金、制藥等各類系統中,以輸送常溫下會凝固的高粘度介質。
BJ45W-Y型夾套保溫截止閥性能:
型號 |
公稱壓力 |
試驗壓力 |
適用溫度 |
適用介質 |
保溫套壓力 |
|
殼體 |
密封 |
|||||
BJ45W-25P |
2.5 |
3.75 |
2.75 |
≤200 |
硝酸類 |
≤1.3 |
BJ45W-40P |
4.0 |
6.0 |
4.4 |
|||
BJ45W-64P |
6.4 |
9.0 |
6.6 |
硝酸類 |
||
BJ45W-25P |
2.5 |
3.75 |
2.75 |
|||
BJ45W-40P |
4.0 |
6.0 |
4.4 |
|||
BJ45W-64P |
6.4 |
9.0 |
6.6 |
BJ45W-Y型夾套保溫截止閥制造標準:
1、設計制造按GB12234-89 GB12234-89
2、結構長度按GB12221-89 GB12221-89
3、法蘭尺寸按JB/T79-94 JB/779-94
4、閥門檢查和試驗按GB13927

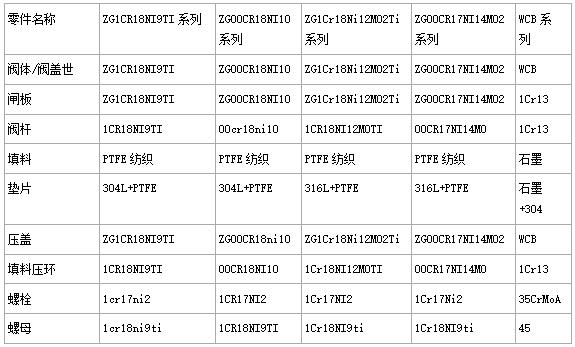

BJ45W-Y型夾套保溫截止閥零部件材料表:

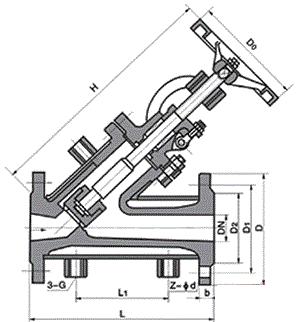

BJ45W-Y型夾套保溫截止閥結構:(圖)
BJ45W-Y型夾套保溫截止閥外觀尺寸:
PN(MPa) |
DN(mm) |
尺寸 |
重量 |
|||||||
L |
L1 |
H |
3-G |
D |
b |
Z-φd |
Do |
|
||
2.5 |
15 |
200 |
50 |
210 |
1/2 |
105 |
16 |
4--φ14 |
120 |
14 |
20 |
220 |
50 |
240 |
1/2 |
115 |
16 |
4--φ14 |
140 |
18 |
|
25 |
220 |
50 |
250 |
1/2 |
135 |
18 |
4--φ18 |
160 |
25 |
|
32 |
250 |
55 |
270 |
1/2 |
145 |
18 |
4--φ18 |
160 |
30 |
|
40 |
270 |
60 |
310 |
1/2 |
160 |
20 |
4--φ18 |
160 |
36 |
|
50 |
300 |
60 |
330 |
3/4 |
180 |
22 |
8-φ18 |
240 |
40 |
|
65 |
350 |
65 |
360 |
3/4 |
195 |
22 |
8-φ18 |
240 |
54 |
|
80 |
380 |
70 |
400 |
3/4 |
230 |
24 |
8-φ23 |
280 |
70 |
|
100 |
430 |
75 |
480 |
1 |
270 |
28 |
8-φ25 |
320 |
100 |
|
125 |
490 |
80 |
550 |
1 |
300 |
30 |
8-φ25 |
360 |
130 |
|
150 |
570 |
90 |
620 |
1 |
330 |
32 |
12-φ25 |
360 |
170 |
|
200 |
690 |
95 |
750 |
1 |
395 |
36 |
12-φ25 |
400 |
250 |
|
4.0 |
15 |
200 |
50 |
210 |
1/2 |
105 |
16 |
4--φ14 |
120 |
14 |
20 |
220 |
50 |
240 |
1/2 |
115 |
16 |
4--φ14 |
140 |
18 |
|
25 |
220 |
50 |
250 |
1/2 |
135 |
18 |
4--φ18 |
160 |
25 |
|
32 |
250 |
55 |
270 |
1/2 |
145 |
18 |
4--φ18 |
160 |
33 |
|
40 |
270 |
60 |
310 |
1/2 |
160 |
20 |
4--φ18 |
160 |
41 |
|
50 |
300 |
60 |
330 |
3/4 |
180 |
22 |
8-φ18 |
240 |
45 |
|
65 |
350 |
65 |
360 |
3/4 |
192 |
22 |
8-φ18 |
240 |
62 |
|
80 |
380 |
70 |
400 |
3/4 |
230 |
24 |
8-φ23 |
280 |
80 |
|
100 |
430 |
75 |
480 |
1 |
270 |
28 |
8-φ25 |
320 |
100 |
|
125 |
490 |
80 |
550 |
1 |
300 |
30 |
8-φ25 |
360 |
130 |
|
150 |
570 |
90 |
620 |
1 |
350 |
34 |
12-φ30 |
360 |
185 |
|
200 |
690 |
95 |
750 |
1 |
415 |
40 |
12-φ34 |
400 |
268 |
BJ45W-Y型夾套保溫截止閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
