產品介紹
CS15H/CS45H鐘形浮子倒吊桶式蒸汽疏水閥
的SCCV關閉系統是自動定心，自動關閉系統(Self?Closing?and?Cente-ring?Valve?System）的英文縮寫，下同。該關閉方式突破了傳統的設計，巧妙地利用凝結水土流出時的吸力和閥內的壓力使閥芯關閉。使CS15H/CS45H鐘形浮子倒吊桶式蒸汽疏水閥的閥芯在關閉過程中具有緩衡作用，減少了閥芯閥座間的磨損。
CS15H/CS45H鐘形浮子倒吊桶式蒸汽疏水閥性能：
|
產品型號 |
使用壓力范圍(Mpa) |
允許溫度(℃) |
|
ES5 (CS15H-3.7.11.16) |
0.01-0.3·0.7·1.1·1.6 |
350 |
|
ESH5 (CS15H-3.7.11.16P) |
0.01-0.3·0.7·1.1·1.6·21 |
350 |
|
ESH5F (CS45H-3.7.11.16P) |
0.01-0.3·0.7·1.1·1.6·21 |
350 |
|
ES8B (CS15H-5.8.16) |
0.01-0.5·0.8·1.6 |
220 |
|
ES8N (CS15H-5.8.16) |
0.01-0.5·0.8·1.6 |
220 |
|
ES8BF (CS45H-5.8.16) |
0.01-0.5·0.8·1.6 |
220 |
|
ES8NF (CS45H-5.8.16) |
0.01-0.5·0.8·1.6 |
220 |
|
ES10 (CS15H-8.8.16) |
0.01-0.8·1.2·1.6 |
220 |
|
ES10F (CS45H-8.12.16) |
0.01-0.8·1.2·1.6 |
220 |
|
ES12N (CS45H-16) |
0.01-1.6 |
200 |
CS15H/CS45H鐘形浮子倒吊桶式蒸汽疏水閥零部件材料表：
|
產品型號 |
閥體材質 |
|
ES5 (CS15H-3.7.11.16) |
WCB |
|
ESH5 (CS15H-3.7.11.16P) |
WCB |
|
ESH5F (CS45H-3.7.11.16P) |
WCB |
|
ES8B (CS15H-5.8.16) |
WCB |
|
ES8N (CS15H-5.8.16) |
WCB |
|
ES8BF (CS45H-5.8.16) |
WCB |
|
ES8NF (CS45H-5.8.16) |
WCB |
|
ES10 (CS15H-8.8.16) |
WCB |
|
ES10F (CS45H-8.12.16) |
WCB |
|
ES12N (CS45H-16) |
WCB |

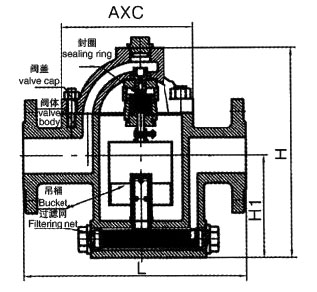

CS15H/CS45H鐘形浮子倒吊桶式蒸汽疏水閥：（圖）
CS15H/CS45H鐘形浮子倒吊桶式蒸汽疏水閥外觀尺寸：
|
產品型號 |
公稱通徑DN(mm) |
連接方式 |
外形尺寸 |
|||
|
L |
H1 |
H2 |
W |
|||
|
ES5 (CS15H-3.7.11.16) |
15 20 25 |
內螺紋 |
138 |
72 |
94 |
103 |
|
ESH5 (CS15H-3.7.11.16P) |
15 20 25 |
內螺紋 |
138 |
72 |
94 |
103 |
|
ESH5F (CS45H-3.7.11.16P) |
15 20 25 |
法蘭 |
210 |
72 |
94 |
103 |
|
ES8B (CS15H-5.8.16) |
15 20 25 |
內螺紋 |
138 |
72 |
94 |
103 |
|
ES8N (CS15H-5.8.16) |
15 20 25 |
內螺紋 |
138 |
72 |
94 |
103 |
|
ES8BF (CS45H-5.8.16) |
15 20 25 |
法蘭 |
210 |
72 |
94 |
103 |
|
ES8NF (CS45H-5.8.16) |
15 20 25 |
法蘭 |
210 |
72 |
94 |
103 |
|
ES10 (CS15H-8.8.16) |
20-40 |
內螺紋 |
200 |
93 |
132 |
142 |
|
ES10F (CS45H-8.12.16) |
15-25 32-50 |
法蘭 |
270 |
93 |
132 |
142 |
|
ES12N (CS45H-16) |
15-25 32-50 |
法蘭 |
280 |
93 |
132 |
142 |
CS15H/CS45H鐘形浮子倒吊桶式蒸汽疏水閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
