FQ41F46襯氟放料球閥
適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑,F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。為各種強腐蝕性介質的啟閉控制而設計,閥門的兩端法蘭大小不等,一端為標準法蘭一端為與反應釜底放料孔配套的法蘭,很方便的就可以連接在反應釜底。其結構形式為浮動直通式,連接形式為法蘭,閥外殼采用碳鋼內襯氟塑料,閥球為與閥桿一體式金屬嵌件外包氟塑料工藝制造,具有耐腐密封性好、啟閉靈活、快速的特點且外型美觀、強度高、經久耐用。
FQ41F46襯氟放料球閥特點:
1、采用軟密封密封及襯氟工藝,密封性能可靠
2、體積小、重量輕、結構簡單、流阻小、安裝維修方便
3、FQ41F46襯氟放料球閥采用電動控制非常方便,無需要借助人力,直接操作按鈕即可
4、耐腐蝕:閥體內腔及理體均包襯2.5-3mm厚的F46,能耐酸、堿,氨氣、鹽水等強腐蝕介質。
FQ41F46襯氟放料球閥零部件材料表:
零件名稱 |
材料名稱 |
|||||
FQ41F46-Z |
FQ41F46-C |
FQ41F46-P |
FQ41F46-R |
FQ41F46-PL |
FQ41F46-RL |
|
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
球體/閥桿 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
內襯材料 |
FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴) |
|||||
填料壓蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
填料 |
PTFE(F4)聚四氟乙烯 |
|||||
螺栓 |
35 |
35 |
1Crl7Ni2 |
1Crl7Ni2 |
1Cr18Ni2 |
1Cr18Ni2 |
緊固螺母 |
45 |
45 |
OCrl8Ni9 |
OCrl8Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
操作手柄 |
WCB |
FQ41F46襯氟放料球閥結構:(圖)

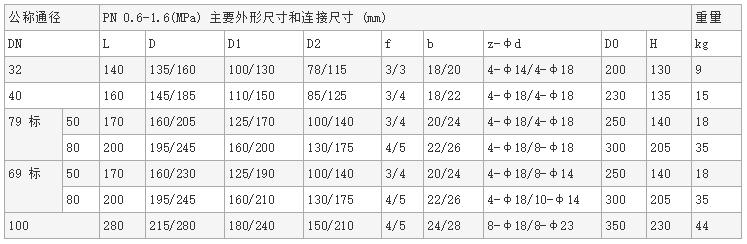

FQ41F46襯氟放料球閥外觀尺寸:
FQ41F46襯氟放料球閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
