止回閥 低溫止回閥
更新：2022/8/17 11:26:32??????點擊：
- 品牌：???工開閥門
- 型號：???DH44Y
產品介紹
DH44Y低溫旋啟式止回閥
適用于介質單向流動的管路上，阻止介質回流，以防發生事故。主要用于LO2、LN2、LAr、LNG、LC2H4、乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣、液化石油產品等各類系統中防止介質回流。
DH44Y低溫旋啟式止回閥特點：
1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。
DH44Y低溫旋啟式止回閥性能：
|
型號 |
公稱壓力PN(Lb) |
常溫試驗壓力 |
低溫密封試驗壓力(MPa) |
工作溫度及適用介質 |
|||
|
殼體 |
密封 |
||||||
|
DH44Y-150（Lb） |
150 |
3.0 |
0.6 |
0.6 |
-46℃ |
-101℃ |
-196℃ |
|
DH44Y-300（Lb） |
300 |
7.5 |
0.6 |
0.6 |
|||
|
DH44Y-600（Lb） |
600 |
15.0 |
0.6 |
0.6 |
|||
DH44Y低溫旋啟式止回閥零部件材料表：
|
零件名稱 |
閥體、閥蓋、閥瓣、搖桿 |
銷軸、螺母 |
雙頭螺母 |
密封面 |
填料 |
|
材料 |
A352-LCB、A352-LC3、A351-CF8 |
A182-F304 |
Cr-Mo鋼 |
鈷基合基 |
聚四氟乙烯 |

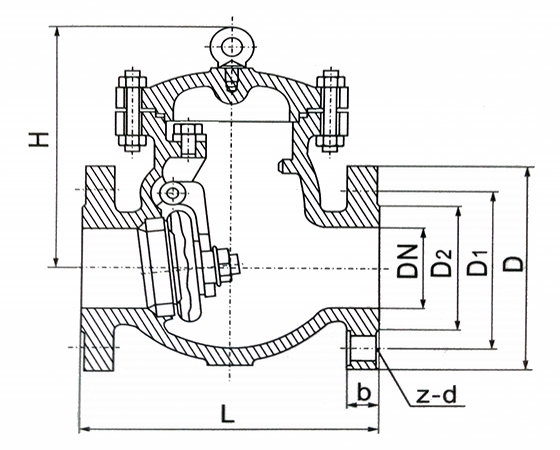

DH44Y低溫旋啟式止回閥結構：（圖）
DH44Y低溫旋啟式止回閥外觀尺寸：
|
公稱通徑 |
尺寸 |
||||||||
|
mm |
in |
L |
D |
D1 |
D2 |
b |
f |
n-Φd |
H |
|
DH44Y-150Lb |
|||||||||
|
50 |
2 |
203 |
152 |
120.5 |
92 |
16 |
1.6 |
4-19 |
180 |
|
80 |
3 |
241 |
192 |
152.5 |
127 |
19 |
1.6 |
4-19 |
190 |
|
100 |
4 |
297 |
229 |
190.5 |
157 |
24 |
1.6 |
8-19 |
203 |
|
125 |
5 |
330 |
254 |
216 |
186 |
24 |
1.6 |
8-22 |
229 |
|
150 |
6 |
356 |
279 |
241.5 |
216 |
26 |
1.6 |
8-22 |
257 |
|
200 |
8 |
495 |
342 |
298.5 |
270 |
29 |
1.6 |
8-22 |
292 |
|
250 |
10 |
622 |
406 |
362 |
324 |
31 |
1.6 |
12-25 |
355 |
|
300 |
12 |
698 |
483 |
432 |
381 |
32 |
1.6 |
12-25 |
396 |
DH44Y低溫旋啟式止回閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
