Z43H X鑄鋼平板閘閥
適用于天然氣,石油,化工,環保,城市管道,燃?xì)夤芫€等輸送管線,放空系統和汽儲存裝置上,用作啟閉設備。Z43型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線。
Z43H X鑄鋼平板閘閥特點:
1、閥座的密封結構應為彈性有預緊力,上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。
2、閥座有自清洗功能,并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。
3、閥門執行機構的故障不會影響到閥門的其它部分,維修和更換工作能夠在不拆下閥門的情況下進行。
4、軛架套管:鋁青銅軛架套管配置針形止推軸承,較大程度減少操作扭矩。
5、閥桿:螺紋長度直到托架;銷釘和點焊;具有穩定性。
6、壓力密封:結構簡單,配置分段扣環和鍍銀低碳鋼墊圈,有助于拆卸和實現較好的閥帽密封。
7、閥座環:焊接閥座環垂直于流動通道,易于維護。

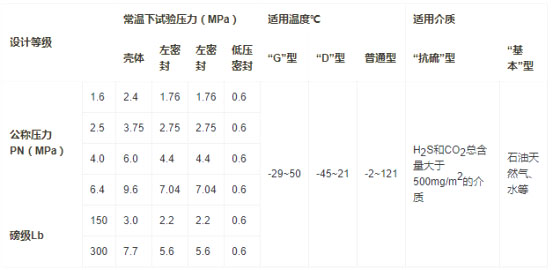

Z43H X鑄鋼平板閘閥性能:
Z43H X鑄鋼平板閘閥規范:
設計與制造:JB/T5298
法蘭尺寸:JB/79
結構長度:JB/T5298
壓力~溫度:GB9131
檢驗與試驗:JB/T5298

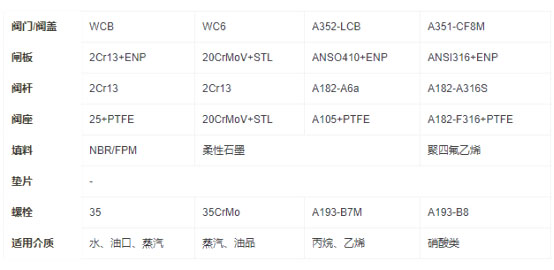

Z43H X鑄鋼平板閘閥零部件材料表:

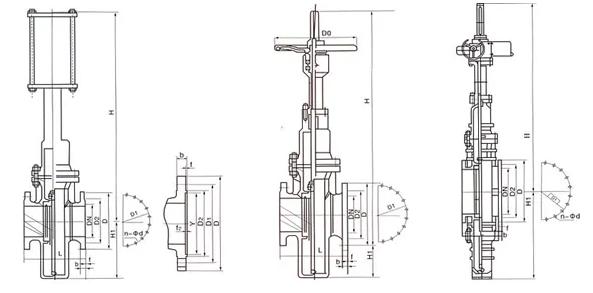

Z43H X鑄鋼平板閘閥結構:(圖)

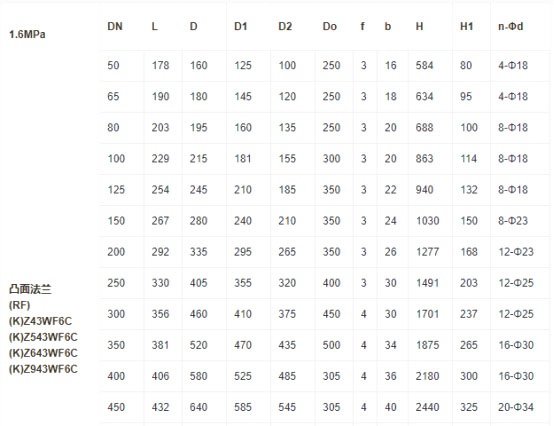

Z43H X鑄鋼平板閘閥外觀尺寸
Z43H X鑄鋼平板閘閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
