D341X、D41X手動法蘭蝶閥
產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80~120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
D341X、D41X手動法蘭蝶閥特點:
1、設計新穎、合理、結構獨特,重量輕,啟閉迅速。
D341X、D41X手動法蘭蝶閥制造標準:
設計標準:GB/T2238-1989
D341X、D41X手動法蘭蝶閥技術參數:
公稱通徑
DN(mm)
50~2000
公稱壓力
PN(MPa)
0.6
1.0
1.6
試驗壓力
強度試驗
0.9
1.5
2.4
密封試驗
0.66
1.1
1.76
氣密封試驗
0.6
0.6
0.6
適用介質
空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
零件名稱
材料
閥體
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板
鑄鋼、不銹鋼及特殊材料
密封圈
各種橡膠、聚四氟
閥桿
2Cr13、不銹鋼
填料
O型圈、柔性石墨O

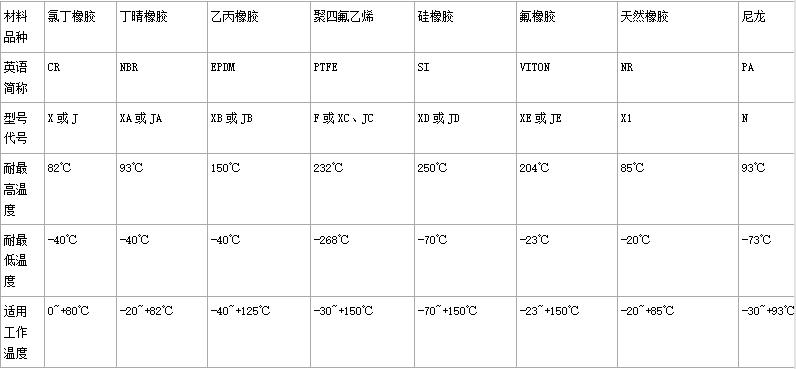

D341X、D41X手動法蘭蝶閥零部件材料表:

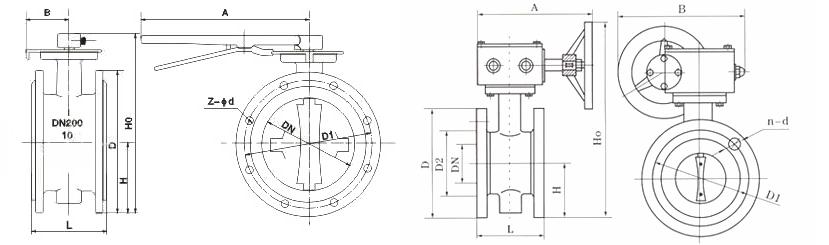

D341X、D41X手動法蘭蝶閥結構:(圖)
D341X、D41X手動法蘭蝶閥外觀尺寸:
公稱通徑mm
L
H
H0
A
B
D
D1
D2
n-d
重量kg
50
108
63
306
180
200
140
110
88
4-14
13
65
112
70
321
180
200
160
130
108
4-14
14
80
114
83
346
180
200
190
150
124
4-18
15.5
100
127
105
387
180
200
210
170
144
4-18
19.5
125
140
115
411
180
200
240
200
174
8-18
25.5
150
140
137
447
270
280
265
225
199
8-18
28.5
200
152
164
572
270
280
320
280
254
8-18
48
250
250
206
646
270
280
375
335
309
12-18
69
300
270
230
738
380
420
440
395
363
12-22
91
350
290
248
761
380
420
490
445
413
12-22
110
400
310
289
877
450
470
540
495
463
16-22
140
450
330
320
938
480
490
595
550
518
16-22
180
500
350
343
993
480
490
645
600
568
20-22
215
600
390
413
1131
480
490
755
705
667
20-26
290
700
430
478
1476
640
660
860
810
772
24-26
560
800
470
525
1533
640
660
975
920
878
24-30
910
900
510
585
1655
750
860
1075
1020
978
24-30
1500
1000
550
640
1765
850
900
1175
1120
1078
28-30
1750
1200
630
755
1995
850
900
1405
1340
1295
32-33
2180
1400
710
910
2310
1000
925
1630
1560
1510
36-36
2400
1600
790
1030
2595
1000
925
1830
1760
1710
40-36
2870
1800
870
1140
2810
1100
980
2045
1970
1918
44-39
3380
2000
950
1250
3100
1100
980
2265
2180
2125
48-42
4010
D341X、D41X手動法蘭蝶閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯電話。
2、操力矩小,操作方便,省力靈巧。
3、可以任何位置安裝,維修方便。
4、密封件可以更換,密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕,使用壽命長等特點。
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
